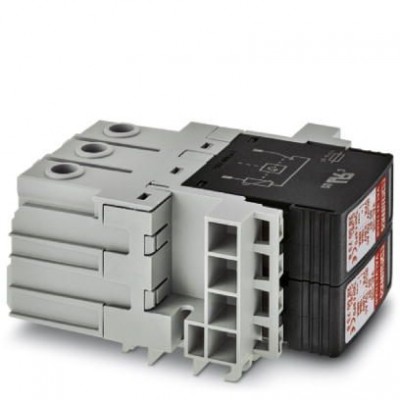

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-US 60/1+1/1U/FM - 2909630
Описание
Универсальный вставной молниеотвод/УЗИП на базе варисторов для приложений 48–60 В пост. тока с двумя проводниками и заземлением, с контактом для удаленной передачи сигналаХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 75 В AC 100 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Номинальный ток IL | 80 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 0,45 мА |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1,5 A 1 A (UL) 1 A (30 В DC) |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | -48 В DC ±10 % (RRH) |
| Рабочее напряжение | 5 В AC ... 250 В AC 125 В AC (UL) 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | TN-S |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Монтаж на лицевой панели |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 40,6 мм |
| Глубина | 85,6 мм |
| Единица высоты | 1 HE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | N-G L-N (L+) - (L-) (L+) - G (L-) - G |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC 100 В DC |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Остаточное напряжение Ures | ≤ 0,55 кВ (при In) ≤ 0,425 кВ (При 10 кА) ≤ 0,325 кВ (при 5 кА) ≤ 0,275 кВ (При 3 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 35 mVA |
| Уровень защиты Up | ≤ 0,55 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 70,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 2,5 Нм ... 3 Нм 22 lbf-in. ... 26,5 lbf-in. (UL) |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение проводника AWG | 15 ... 2 10 ... 2 (UL) |
| Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC> 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
| Электрические данные | |
| Номинальное напряжение | 60 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
