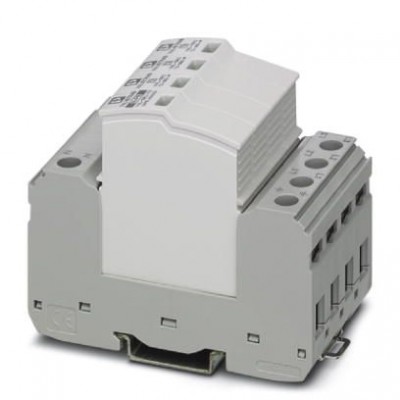

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-SEC-T2-3S-350/40 - 2909637
Описание
Вставной разрядник для защиты от перенапряжений, тип 2 / класс II, для 3-фазных цепей электропитания с раздельными проводниками N и PE (5-проводные системы: L1, L2, L3, N, PE). Для установок с повышенными требованиями к безопасности.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²) 63 A (gG / кабельный наконечник TWIN 2 х 10 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 40 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 40 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 80 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 20 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 40 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 20 кA |
| Номинальный ток IL | 40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²) 63 A (Кабельный наконечник TWIN 2 х 10 мм²) |
| Остаточное напряжение Ures (L-N) | ≤ 1,5 кВ (при In) ≤ 1,3 кВ (При 10 кА) ≤ 1,2 кВ (при 5 кА) ≤ 1,1 кВ (при 4 кА) ≤ 1 кВ (при 2 кА) |
| Остаточное напряжение Ures (N-PE) | ≤ 0,7 кВ (при In) ≤ 0,7 кВ (при 20 кА) ≤ 0,7 кВ (при 8 кА) ≤ 0,7 кВ (при 4 кА) |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (264 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA (с входным предохранителем на 315 A gG) 50 кA (с входным предохранителем на 200 A gG) |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (L-N) | ≤ 1,5 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,9 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 415 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240/415 В AC (TN-S) 240/415 В AC (TT) |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 89,9 мм |
| Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 2,7 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 49,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 2,5 мм² ... 16 мм² |
| Сечение жесткого провода | 2,5 мм² ... 25 мм² |
| Сечение проводника AWG | 12 ... 4 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
