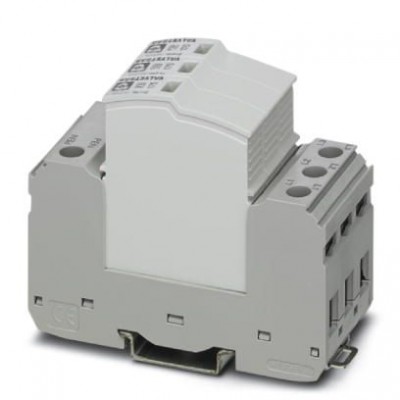

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-SEC-T2-3C-175-FM - 2905353
Описание
Вставное устройство защиты от перенапряжений, тип 2 / класс II, для 3-фазных цепей электропитания с совмещенными в одном проводе проводниками PE и N (4-проводная система: L1, L2, L3, PEN), с контактом удаленного оповещения.Характеристики
eCl@ss | |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130805 |
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM | |
ETIM 5.0 | EC000941 |
ETIM 6.0 | EC000941 |
UNSPSC | |
UNSPSC 13.2 | 39121620 |
Диапазон измерений разностного тока | |
Номинальная частота fN | 50 Гц (60 Гц) |
Защитная цепь | |
Макс. напряжение при длит. нагрузке UC | 175 В AC |
Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²) 63 A (gG / кабельный наконечник TWIN 2 х 10 мм²) |
Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
Номинальный ток IL | 40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²) 63 A (Кабельный наконечник TWIN 2 х 10 мм²) |
Стойкость к короткому замыканию ISCCR | 25 кA (с входным предохранителем на 315 A gG) 50 кA (с входным предохранителем на 200 A gG) |
Характеристика TOV при UT | 240 В AC (5 с / режим устойчивости) 240 В AC (120 мин / режим безопасного сбоя) |
Индикатор / Дистанционная сигнализация | |
Рабочий ток | 5 мA AC ... 1 A AC 1 A DC (30 В DC) |
Функция переключения | Переключающий контакт |
Общие сведения | |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Номинальное напряжение UN | 120/208 В AC (TN-C) |
Рабочее напряжение | 5 В AC ... 250 В AC 125 В DC (200 мА DC) |
Система энергоснабжения IEC | TN-C |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Тип EN | T2 |
Тип монтажа | Монтажная рейка: 35 мм |
Окружающие условия | |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Степень защиты | IP20 |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Размеры | |
Высота | 97,9 мм |
Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 2 TE |
Резьба винтов | M5 |
Спецификации UL | |
Защитная цепь | L-L L-N |
Измеренное предельное напряжение MLV (L-L) | 2010 В |
Измеренное предельное напряжение MLV (L-N) | 1510 В |
Максимальное напряжение длительной нагрузки MCOV (L-L) | 350 В AC |
Максимальное напряжение длительной нагрузки MCOV (L-N) | 175 В AC |
Номинальная частота | 50/60 Гц |
Номинальный импульсный разрядный ток In (L-L) | 20 кA |
Номинальный импульсный разрядный ток In (L-N) | 20 кA |
Система распределения энергии | 3Y |
Тип SPD | 4CA |
Стандарты и предписания | |
Класс испытания согл. МЭК | II T2 |
Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
Схема защиты со стороны постоянного напряжения (DC) | |
Время срабатывания tA | ≤ 25 нс |
Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
Остаточное напряжение Ures | ≤ 0,85 кВ (при In) ≤ 0,75 кВ (При 10 кА) ≤ 0,65 кВ (при 5 кА) ≤ 0,63 кВ (при 4 кА) ≤ 0,57 кВ (при 2 кА) |
Уровень защиты Up | ≤ 0,85 кВ |
Технические данные | |
Полюсов | 3 |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Ширина | 37,3 мм |
Характеристики клемм | |
Длина снятия изоляции | 16 мм |
Момент затяжки | 4,5 Нм |
Сечение гибкого провода | 2,5 мм² ... 16 мм² |
Сечение жесткого провода | 2,5 мм² ... 25 мм² |
Сечение проводника AWG | 12 ... 4 |
Электрические данные | |
Номинальное напряжение | 120/208 В AC |
Габариты и материалы | |
Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
Дополнительные особенности | |
Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
Монтажные характеристики | |
Тип подключения | Винтовые зажимы |
Эксплуатационные характеристики | |
Степень загрязнения | 2 |
