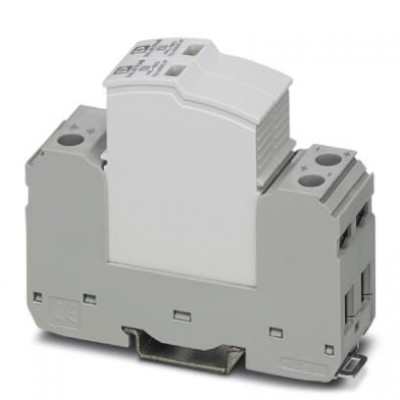

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-SEC-T2-2+0-48DC-FM - 2907865
Описание
Вставной УЗИП, тип 2 / класс II, для источников питания постоянным током с линейной рабочей характеристикой, с контактом дистанционной сигнализации.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 75 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 20 A (gG/B при ISCCR> 200 A) |
| Макс. номинал входного предохранителя при подключении ответвлений | 20 A (gG/B при ISCCR> 200 A) |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Номинальный ток IL | 40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²) 63 A (Кабельный наконечник TWIN 2 х 10 мм²) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Стойкость к короткому замыканию ISCCR | 0,2 кA (без входного предохранителя) 6 кA (при входном предохранителе 20 A gG / B) |
| Ток защитного проводника IPE | ≤ 50 мкА пост. тока |
| Ток разряда молнии (10/350)мкс, заряд | 2 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 4 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 4 кДж/Ω |
| Уровень защиты Up (DC+) - (DC-) | ≤ 0,9 кВ |
| Уровень защиты Up (DC+/DC-) - PE | ≤ 0,5 кВ |
| Характеристика TOV при UT | 87 В DC (5 с / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1 A AC 1 A DC (30 В DC) |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 48 В DC ... 60 В DC |
| Рабочее напряжение | 5 В AC ... 250 В AC (Высота над уровнем моря ≤ 2000 м) 5 В AC ... 150 В AC (Высота над уровнем моря > 2000 м) 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Установка на монтажной рейке |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 97,9 мм |
| Глубина | 74,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1,4 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | (DC+) - (DC-) (DC+) - G (DC-) - G |
| Номинальный импульсный разрядный ток In | 20 кA |
| Ограничение ном. напряжения VPR (DC+) - (DC-) | 800 В |
| Ограничение ном. напряжения VPR (DC+) - G | 400 В |
| Ограничение ном. напряжения VPR (DC-) - G | 400 В |
| Система распределения энергии | DC |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
| Тип SPD | 1 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 25,4 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 2,5 мм² ... 16 мм² |
| Сечение жесткого провода | 2,5 мм² ... 25 мм² |
| Сечение проводника AWG | 12 ... 4 |
| Электрические данные | |
| Номинальное напряжение | 60 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
