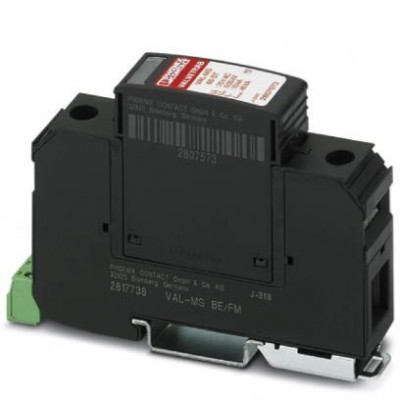

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 60/FM - 2868033

Описание

Разрядник для защиты от импульсных перенапряжений, состоящий из базового элемента с контактом дистанционной сигнализации и защитного штекера с мощным варистором, для монтажа на NS 35/7.5, 1-канальный:

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130805
eCl@ss 7.0 27130805
eCl@ss 8.0 27130805
eCl@ss 9.0 27130805
ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000941
ETIM 5.0 EC000941
ETIM 6.0 EC000941
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Диапазон измерений разностного тока
Номинальная частота fN 50 Гц (60 Гц)
Защитная цепь
Макс. напряжение при длит. нагрузке UC 75 В AC
100 В DC
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A AC (gG)
Макс. номинал входного предохранителя при подключении ответвлений 125 A AC (gG)
50 A DC (gG)
Номинальный импульсный ток утечки In (8/20) мкс 15 кA
Номинальный ток IL 80 A
Стойкость к короткому замыканию ISCCR 25 кA
Ток защитного проводника IPE ≤ 0,45 мА
Характеристика TOV при UT 100 В AC (5 с / режим устойчивости)
Индикатор / Дистанционная сигнализация
Рабочий ток 5 мA AC ... 1 A AC
1 A DC
Функция переключения Переключающий контакт
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Номинальное напряжение UN 60 В AC (TN)
60 В DC
-48 В DC (RRH)
Рабочее напряжение 5 В AC ... 250 В AC
30 В DC
Система энергоснабжения IEC TN
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
Тип EN T2
Тип монтажа Монтажная рейка: 35 мм
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Удары (при эксплуатации) 25г (Полусинусоида / 11 мс / 3x X, Y, Z)
Размеры
Высота 98,8 мм
Глубина 65,7 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 1 TE
Резьба винтов M5
Спецификации UL
Защитная цепь L-N
(L+) - (L-)
Измеренное предельное напряжение MLV (L+) - (L-) 810 В
Измеренное предельное напряжение MLV (L-N) 630 В
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) 100 В DC
Максимальное напряжение длительной нагрузки MCOV (L-N) 75 В AC
Номинальная частота 50/60 Гц
Номинальный импульсный разрядный ток In (L+) - (L-) 10 кA
Номинальный импульсный разрядный ток In (L-N) 10 кA
Система распределения энергии 1
Тип SPD 4CA
Стандарты и предписания
Класс испытания согл. МЭК II
T2
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
Схема защиты со стороны постоянного напряжения (DC)
Время срабатывания tA ≤ 25 нс
Максимальный импульсный ток утечки Imax (8/20) мкс 40 кA
Остаточное напряжение Ures ≤ 0,55 кВ (при In)
≤ 0,425 кВ (При 10 кА)
≤ 0,325 кВ (при 5 кА)
≤ 0,275 кВ (При 3 кА)
Потребляемая мощность в режиме ожидания ПК ≤ 35 mVA
Уровень защиты Up ≤ 0,55 кВ
Технические данные
Полюсов 1
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Ширина 17,6 мм
Характеристики клемм
Длина снятия изоляции 16 мм
Момент затяжки 3 Нм (1,5 мм² ... 16 мм²)
4,5 Нм (25 мм² ... 35 мм²)
Сечение гибкого провода 1,5 мм² ... 25 мм²
Сечение жесткого провода 1,5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Электрические данные
Номинальное напряжение 60 В AC
60 В DC
Габариты и материалы
Материал корпуса PA 6.6
PBT
Дополнительные особенности
Цвет иссиня-чёрный RAL 9005
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

5 041 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2868033
  • Наличие: Предзаказ
  • GTIN: 4017918930059
