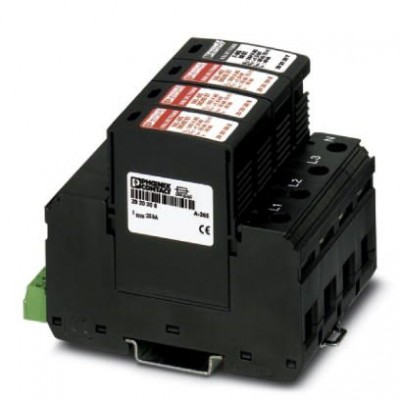

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 385/65/3+1-FM - 2920887

Описание

Разрядник для защиты от перенапряжений, тип 2 для систем электроснабжения с 5 проводниками (L1, L2, L3, N (нейтраль), PE (защитный проводник), с фиксатором штекера и контактом дистанционного оповещения.

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130805
eCl@ss 7.0 27130805
eCl@ss 8.0 27130805
eCl@ss 9.0 27130805
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC000941
ETIM 3.0 EC000941
ETIM 4.0 EC000941
ETIM 5.0 EC000941
ETIM 6.0 EC000941
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Диапазон измерений разностного тока
Номинальная частота fN 50 Гц (60 Гц)
Защитная цепь
Время срабатывания tA (L-N) ≤ 25 нс
Время срабатывания tA (L-PE) ≤ 100 нс
Время срабатывания tA (N-PE) ≤ 100 нс
Испытательный разрядный ток (10/350) мкс (L-N), зарядка 1,25 Ас
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp 2,5 кA
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия 1,56 кДж/Ω
Испытательный разрядный ток (10/350) мкс (L-PE), зарядка 1,25 Ас
Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp 2,5 кA
Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия 1,56 кДж/Ω
Испытательный разрядный ток (10/350) мкс (N-PE), зарядка 5 Ас
Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp 10 кA
Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия 25 кДж/Ω
Макс. напряжение при длительной нагрузке UC (L- PE) 385 В AC
Макс. напряжение при длительной нагрузке UC (L-N) 385 В AC
Макс. напряжение при длительной нагрузке UC (N-PE) 264 В AC
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG - 16 мм²)
Макс. номинал входного предохранителя при подключении ответвлений 250 A (gG)
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) 65 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) 65 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) 80 кA
Номинальный импульсный разрядный ток In (8/20) мкс (L-N) 30 кA
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) 40 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) 30 кA
Номинальный ток IL 80 A
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 10 кA
Общий максимальный импульсный ток утечки Itotal (8/20) мкс 80 кA
Остаточное напряжение Ures (L-N) ≤ 1,8 кВ (при In)
≤ 1,4 кВ (При 10 кА)
≤ 1,25 кВ (при 5 кА)
≤ 1,2 кВ (При 3 кА)
Остаточное напряжение Ures (L-PE) ≤ 2 кВ (при In)
≤ 1,5 кВ (При 10 кА)
≤ 1,4 кВ (при 5 кА)
≤ 1,3 кВ (При 3 кА)
Остаточное напряжение Ures (N-PE) ≤ 0,6 кВ (при In)
≤ 0,5 кВ (При 10 кА)
≤ 0,5 кВ (при 5 кА)
≤ 0,4 кВ (При 3 кА)
Способность к гашению сопровождающего тока Ifi (N-PE) 100 A
Стойкость к короткому замыканию ISCCR 25 кA
Ток защитного проводника IPE ≤ 5 мкA
Уровень защиты Up (L-N) ≤ 1,8 кВ
Уровень защиты UP (L-PE) ≤ 2 кВ
Уровень защиты Up (N-PE) ≤ 1,7 кВ
Характеристика TOV при UT (L-N) 480 В AC (5 с / режим устойчивости)
Характеристика TOV при UT (N-PE) 1200 В AC (200 мс / режим устойчивости)
Индикатор / Дистанционная сигнализация
Рабочий ток 5 мA AC ... 1,5 A AC
1 A DC
Функция переключения Переключающий контакт
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Номинальное напряжение UN 240/415 В AC (TN-S)
240/415 В AC (TT)
Рабочее напряжение 5 В AC ... 250 В AC
30 В DC
Система энергоснабжения IEC TT
TN-C
TN-S
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
Тип EN T2
Тип монтажа Монтажная рейка: 35 мм
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Размеры
Высота 98,7 мм
Глубина 77,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 4 TE
Резьба винтов M5
Стандарты и предписания
Класс испытания согл. МЭК II
T2
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
Схема защиты со стороны постоянного напряжения (DC)
Потребляемая мощность в режиме ожидания ПК ≤ 690 mVA
Технические данные
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Ширина 71,2 мм
Характеристики клемм
Длина снятия изоляции 16 мм
Момент затяжки 3 Нм (1,5 мм² ... 16 мм²)
4,5 Нм (25 мм² ... 35 мм²)
Сечение гибкого провода 1,5 мм² ... 25 мм²
Сечение жесткого провода 1,5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
Габариты и материалы
Материал корпуса PA 6.6
PBT
Дополнительные особенности
Цвет иссиня-чёрный RAL 9005
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

24 430 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2920887
  • Наличие: Предзаказ
  • GTIN: 4046356280907
  • Примечание: Позаказное производство (возврат невозможен)
