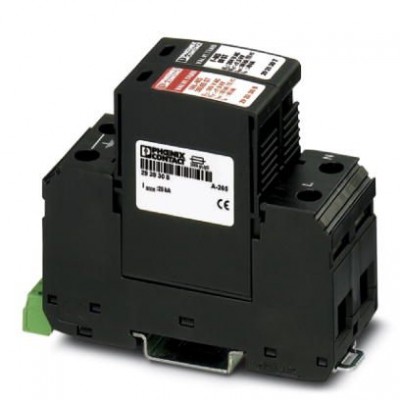

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 385/65/1+1-FM - 2921242
Описание
Разрядник для защиты от перенапряжений, тип 2 для систем электроснабжения с 3 проводниками (L1, N (нейтраль), PE (защитный проводник), с фиксатором штекера и контактом дистанционного оповещения.Характеристики
eCl@ss | |
eCl@ss 4.0 | 27140201 |
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130801 |
eCl@ss 6.0 | 27130805 |
eCl@ss 7.0 | 27130805 |
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM | |
ETIM 2.0 | EC000941 |
ETIM 3.0 | EC000941 |
ETIM 4.0 | EC000941 |
ETIM 5.0 | EC000941 |
ETIM 6.0 | EC000941 |
UNSPSC | |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
Диапазон измерений разностного тока | |
Номинальная частота fN | 50 Гц (60 Гц) |
Защитная цепь | |
Время срабатывания tA (L-N) | ≤ 25 нс |
Время срабатывания tA (L-PE) | ≤ 100 нс |
Время срабатывания tA (N-PE) | ≤ 100 нс |
Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 1,25 Ас |
Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 2,5 кA |
Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 1,56 кДж/Ω |
Испытательный разрядный ток (10/350) мкс (L-PE), зарядка | 1,25 Ас |
Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp | 2,5 кA |
Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия | 1,56 кДж/Ω |
Испытательный разрядный ток (10/350) мкс (N-PE), зарядка | 5 Ас |
Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp | 10 кA |
Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия | 25 кДж/Ω |
Макс. напряжение при длительной нагрузке UC (L- PE) | 385 В AC |
Макс. напряжение при длительной нагрузке UC (L-N) | 385 В AC |
Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG - 16 мм²) |
Макс. номинал входного предохранителя при подключении ответвлений | 250 A (gG) |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 65 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 65 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 80 кA |
Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 30 кA |
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 40 кA |
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 30 кA |
Номинальный ток IL | 80 A |
Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 80 кA |
Остаточное напряжение Ures (L-N) | ≤ 1,8 кВ (при In) ≤ 1,3 кВ (При 10 кА) ≤ 1,2 кВ (при 5 кА) ≤ 1,15 кВ (При 3 кА) |
Остаточное напряжение Ures (L-PE) | ≤ 2 кВ (при In) ≤ 1,5 кВ (При 10 кА) ≤ 1,4 кВ (при 5 кА) ≤ 1,3 кВ (При 3 кА) |
Остаточное напряжение Ures (N-PE) | ≤ 0,6 кВ (при In) ≤ 0,5 кВ (При 10 кА) ≤ 0,5 кВ (при 5 кА) ≤ 0,4 кВ (При 3 кА) |
Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A |
Стойкость к короткому замыканию ISCCR | 25 кA |
Ток защитного проводника IPE | ≤ 5 мкA |
Уровень защиты Up (L-N) | ≤ 1,8 кВ |
Уровень защиты UP (L-PE) | ≤ 1,8 кВ |
Уровень защиты Up (N-PE) | ≤ 1,7 кВ |
Характеристика TOV при UT (L-N) | 480 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим устойчивости) |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
Индикатор / Дистанционная сигнализация | |
Рабочий ток | 5 мA AC ... 1,5 A AC 1 A DC |
Функция переключения | Переключающий контакт |
Общие сведения | |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Номинальное напряжение UN | 240 В AC (TN-S) 240 В AC (TT) |
Рабочее напряжение | 5 В AC ... 250 В AC 30 В DC |
Система энергоснабжения IEC | TT TN-C TN-S |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Тип EN | T2 |
Тип монтажа | Монтажная рейка: 35 мм |
Окружающие условия | |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Размеры | |
Высота | 96,8 мм |
Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 2 TE |
Резьба винтов | M5 |
Стандарты и предписания | |
Класс испытания согл. МЭК | II T2 |
Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
Схема защиты со стороны постоянного напряжения (DC) | |
Потребляемая мощность в режиме ожидания ПК | ≤ 231 mVA |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Ширина | 35,6 мм |
Характеристики клемм | |
Длина снятия изоляции | 16 мм |
Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
Сечение гибкого провода | 1,5 мм² ... 25 мм² |
Сечение жесткого провода | 1,5 мм² ... 35 мм² |
Сечение проводника AWG | 15 ... 2 |
Габариты и материалы | |
Материал корпуса | PA 6.6 PBT |
Дополнительные особенности | |
Цвет | иссиня-чёрный RAL 9005 |
Монтажные характеристики | |
Тип подключения | Винтовые зажимы |
Эксплуатационные характеристики | |
Степень загрязнения | 2 |
