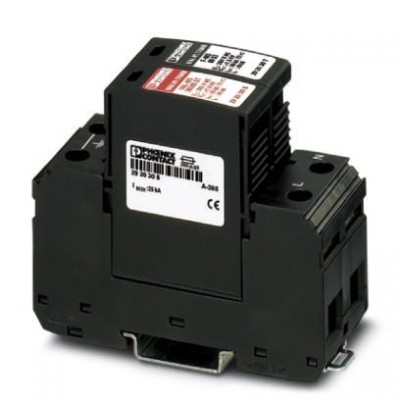

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 385/65/1+1 - 2921255
Описание
Разрядник для защиты от перенапряжений, тип 2 для систем электроснабжения с 3 проводниками (L1, N (нейтраль), PE (защитный проводник), с фиксатором штекера.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 1,25 Ас |
| Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 2,5 кA |
| Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 1,56 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (L-PE), зарядка | 1,25 Ас |
| Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp | 2,5 кA |
| Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия | 1,56 кДж/Ω |
| Испытательный разрядный ток (10/350) мкс (N-PE), зарядка | 5 Ас |
| Испытательный разрядный ток (10/350) мкс (N-PE), пиковое значение тока Iimp | 10 кA |
| Испытательный разрядный ток (10/350) мкс (N-PE), удельная энергия | 25 кДж/Ω |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 385 В AC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 385 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 250 A (gG) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 65 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 65 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 80 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 30 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 40 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 30 кA |
| Номинальный ток IL | 80 A |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 80 кA |
| Остаточное напряжение Ures (L-N) | ≤ 1,8 кВ (при In) ≤ 1,3 кВ (При 10 кА) ≤ 1,2 кВ (при 5 кА) ≤ 1,15 кВ (При 3 кА) |
| Остаточное напряжение Ures (L-PE) | ≤ 2 кВ (при In) ≤ 1,5 кВ (При 10 кА) ≤ 1,4 кВ (при 5 кА) ≤ 1,3 кВ (При 3 кА) |
| Остаточное напряжение Ures (N-PE) | ≤ 0,6 кВ (при In) ≤ 0,5 кВ (При 10 кА) ≤ 0,5 кВ (при 5 кА) ≤ 0,4 кВ (При 3 кА) |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 1,8 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,8 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,7 кВ |
| Характеристика TOV при UT (L-N) | 480 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240 В AC (TN-S) 240 В AC (TT) |
| Система энергоснабжения IEC | TT TN-C TN-S |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 89,8 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 2 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 231 mVA |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 35,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
