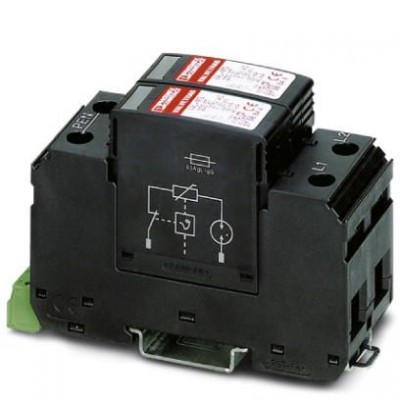

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 350VF/2+0-FM - 2907903
Описание
2-полюсный разрядник для защиты от перенапряжений, устанавка на DIN-рейку, для схемы 2+0, термодинамический контроль, визуальный индикатор неисправностей / контакт для дистанц. передачи сигнала.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| Данные NEMA / UL | |
| Номинальный ток утечки In (L-L) | 10 кA |
| Ограничитель номинального напряжения (VPR L-L) | 1,8 кВ |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 20 кA |
| Макс. напряжение при длит. нагрузке UC | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 350 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A AC (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
| Номинальный ток IL | 80 A |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Индикатор / Дистанционная сигнализация | |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | 2L-PEN |
| Система энергоснабжения IEC | TN-C |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 DIN EN 61643-11 |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Контакт для дистанционной передачи сигнала неисправности |
| Размеры | |
| Высота | 97 мм |
| Глубина | 58 мм |
| Единица шага | 2 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Потребляемая мощность в режиме ожидания ПК | ≤ 4 mVA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 35,6 мм |
| Указание | |
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм 30 lbf-in. (UL) |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение проводника AWG | 15 ... 2 10 ... 2 (UL) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
