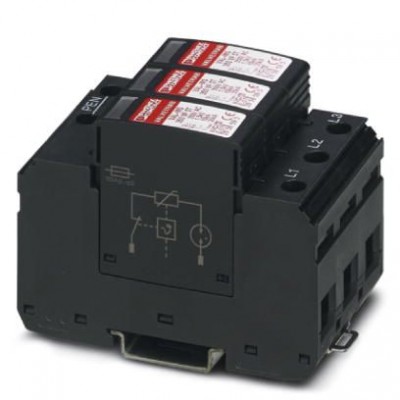

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 350 VF/3+0 - 2901861
Описание
Вставной разрядник для защиты от импульсных перенапряжений, без тока утечки, для 3-фазных цепей тока с объединенными проводниками N и PE (4-проводная схема: L1, L2, L3, PEN).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
| Номинальный ток IL | 80 A |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Характеристика TOV при UT (L-PEN) | 415 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240/415 В AC (TN-C) 230 В AC (IT) |
| Система энергоснабжения IEC | TN-C IT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 89,8 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 2 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | L-L |
| Измеренное предельное напряжение MLV (L-L) | 2420 В |
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 700 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (L-L) | 20 кA |
| Система распределения энергии | 3D |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 20 кA |
| Остаточное напряжение Ures | ≤ 1,2 кВ (при In) ≤ 1,2 кВ (При 10 кА) ≤ 1,1 кВ (при 5 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 6 mVA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 53,4 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Указание | Только для применения в системах IT между L-PE, если корпуса рабочего оборудования низковольтной установки связаны с системой заземления трансформаторной станции (общее заземление высоковольтной трансформаторной станции и корпусов низковольтной потребляющей установки. RE= RAсогласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / Пример a). |
| Электрические данные | |
| Номинальное напряжение | 240 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
