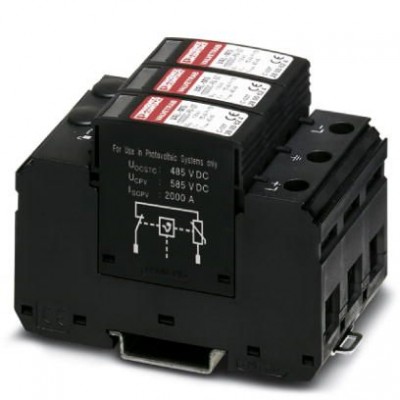

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-MS 1000DC-PV/2+V - 2800628
Описание
Разрядник для защиты от перенапряжений для 2-полюсных изолированных систем DC (1000 В), монтаж на DIN-рейке, 3-полюсный базовый элемент, три вставных варистора с контролем температуры, индикаторы состояния на каждом штекерном модуле.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Номинальный ток IL | 80 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Ток защитного проводника IPE | ≤ 20 мкА пост. тока ≤ 250 мкА перем. тока |
| Общие сведения | |
| Доступность | Доступное |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Конфигурация подсоединения | Конфигурация Y |
| Место встраивания расцепителя | Внутреннее |
| Место монтажа | Внутреннее помещение |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 89,8 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 3 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | (L+) - (L-) (L+) - G (L-) - G |
| Максимальное напряжение длительной нагрузки MCOV | 1170 В DC |
| Номинальный импульсный разрядный ток In | 10 кA |
| Ограничитель номинального напряжения VPR | 3 кВ |
| Система распределения энергии | DC PV |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
| Тип SPD | 1CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | PV II PV T2 |
| Стандарты/нормативные документы | EN 50539-11 2013 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Длительный ток ICPV | < 20 мкA |
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Напряжение без нагрузки UOCSTC | ≤ 970 В DC |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Остаточное напряжение Ures | ≤ 3,7 кВ (при In) ≤ 3,1 кВ (при 5 кА) ≤ 3,5 кВ (При 10 кА) ≤ 4 кВ (при 20 кА) ≤ 4,6 кВ (при 30 кА) ≤ 5 кВ (при 40 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 25 mVA |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Уровень защиты Up | ≤ 3,7 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 53,4 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
| Электрические данные | |
| Номинальное напряжение | 1170 В DC |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR PBT-FR |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
