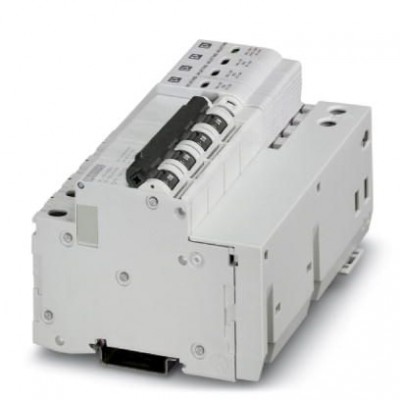

Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MCB-3S-350/40/FM - 2882750
Описание
Комбинация из УЗИП класса II и входного предохранителя, с контролем разрядника и предохранителя, с контактом для дистанционной индикации. Исполнение: 5-проводные системы (L1, L2, L3, N, PE), монтаж на рейку NS 35Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000941 |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 264 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 40 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Остаточное напряжение Ures (L-N) | ≤ 2,3 кВ (при In) ≤ 1,6 кВ (При 10 кА) ≤ 1,3 кВ (при 5 кА) ≤ 1 кВ (При 3 кА) |
| Остаточное напряжение Ures (L-PE) | ≤ 2,5 кВ (при In) ≤ 2 кВ (При 10 кА) ≤ 1,5 кВ (при 5 кА) ≤ 1,1 кВ (При 3 кА) |
| Остаточное напряжение Ures (N-PE) | ≤ 1,2 кВ (При 10 кА) ≤ 0,8 кВ (при 5 кА) ≤ 0,5 кВ (при 4 кА) ≤ 0,3 кВ (При 3 кА) |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (L-N) | ≤ 2,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,7 кВ |
| Характеристика TOV при UT (L-N) | 415 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 1 мA AC ... 2 A AC 1 мА DC ... 50 мА DC |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240/415 В AC (TN-S) 240/415 В AC (TT) |
| Рабочее напряжение | 250 В AC 250 В DC |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Подключение цепи защиты |
| Размеры | |
| Высота | 101 мм |
| Глубина | 76 мм |
| Единица шага | 7,5 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 МЭК 60364-4-443 МЭК 60364-5-534 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 131,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 14 мм |
| Момент затяжки | 3,5 Нм |
| Сечение гибкого провода | 4 мм² ... 25 мм² |
| Сечение жесткого провода | 4 мм² ... 35 мм² |
| Сечение проводника AWG | 18 ... 2 |
| Габариты и материалы | |
| Материал корпуса | PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
