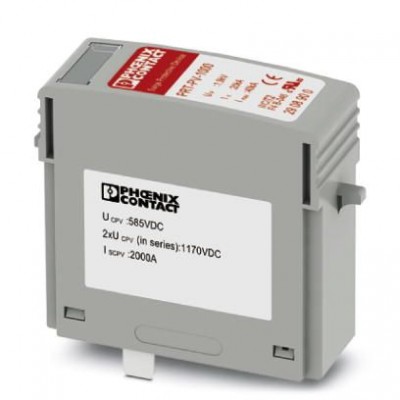

Разрядник для защиты от импульсных перенапряжений, тип 2 - PRT-PV-1000 - 2908900
Описание
Молниезащитный разрядник типа 2/класса II, установленный на материнскую плату, для MPPT-защиты отдельных или нескольких токовых цепейХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| Защитная цепь | |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 1 A AC 1 A DC |
| Функция переключения | стандартн./ухудшение |
| Общие сведения | |
| Доступность | Доступное |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Место встраивания расцепителя | Внутреннее |
| Место монтажа | Внутреннее помещение |
| Поведение SPD в случае отказа | OCM |
| Рабочее напряжение | 30 В AC 30 В DC |
| Расстояние до активных и заземленных компонентов | 8,2 мм |
| Тип EN | T2 |
| Тип монтажа | Монтаж на печатную плату |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP00 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 52,4 мм |
| Глубина | 49 мм |
| Спецификации UL | |
| Защитная цепь | Ld-Ld |
| Измеренное предельное напряжение MLV | 1900 В |
| Максимальное напряжение длительной нагрузки MCOV | 585 В DC (Ld-Ld) |
| Номинальный импульсный разрядный ток In | 20 кA |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 50539-11 2013 NB/T 32004/GF 026: 2013 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Длительный ток ICPV | < 100 мкA |
| Макс. напряжение при длительной нагрузке UCPV | 585 В DC (отдельный предмет) 1170 В DC (2 последовательных подключения) |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Напряжение без нагрузки UOCSTC | ≤ 485 В DC (отдельный предмет) ≤ 970 В DC (2 последовательных подключения) |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Остаточное напряжение Ures | ≤ 1,9 кВ (при In) ≤ 2,4 кВ (при 40 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 125 mVA |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Уровень защиты Up | ≤ 1,9 кВ (отдельный предмет) ≤ 3,75 кВ (2 последовательных подключения) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,5 мм |
| Указание | |
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
| Электрические данные | |
| Номинальное напряжение | 485 В DC |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
