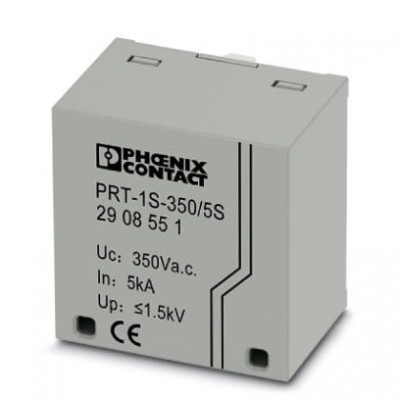

Разрядник для защиты от импульсных перенапряжений, тип 2 - PRT-1S-350/5S - 2908551
Описание
Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A AC (MCB B / универсальный) |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Стойкость к короткому замыканию ISCCR | 1 кA |
| Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
| Номинальное напряжение UN | 230 В AC (TN) 230 В AC (TT) |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтаж на печатную плату |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 105 °C |
| Размеры | |
| Высота | 15,7 мм |
| Глубина | 25,3 мм |
| Спецификации UL | |
| Защитная цепь | L-N N-G L-G |
| Измеренное предельное напряжение MLV (L-G) | 1400 В |
| Измеренное предельное напряжение MLV (L-N) | 1400 В |
| Измеренное предельное напряжение MLV (N-G) | 1400 В |
| Максимальное напряжение длительной нагрузки MCOV | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 350 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (L-N) | 5 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 24 мм |
| Электрические данные | |
| Номинальное напряжение | 230 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
