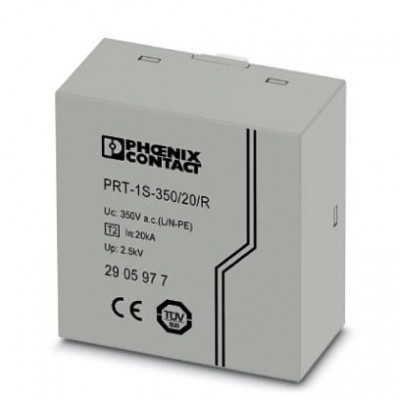

Разрядник для защиты от импульсных перенапряжений, тип 2 - PRT-1S-350/20/R - 2905977
Описание
Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 63 A (MCB C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCCR | 1 кA |
| Ток защитного проводника IPE | ≤ 50 мкA |
| Уровень защиты Up (L-N) | ≤ 2,5 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,8 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,8 кВ |
| Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) 440 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1 A AC 1 A AC (UL) 1 A DC |
| Функция переключения | Размыкатель |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
| Номинальное напряжение UN | 230 В AC (TN) 230 В AC (TT) |
| Рабочее напряжение | 5 В AC ... 250 В AC 125 В AC (UL) 30 В DC |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
| Тип EN | T2 |
| Тип монтажа | Монтаж на печатную плату |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 41 мм |
| Глубина | 22,4 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 20 mVA |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 38,4 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
