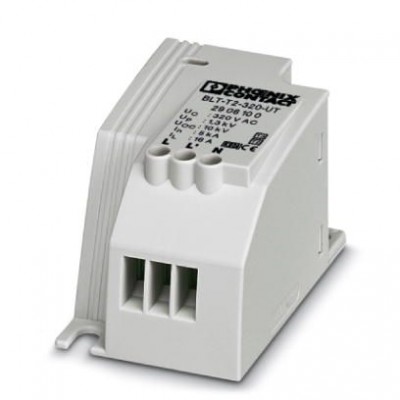

Разрядник для защиты от импульсных перенапряжений, тип 2 - BLT-T2-320-UT - 2906100
Описание
Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники и кабельные коробки. Специально для изоляционного класса защиты II с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В ACХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Комбинированный импульс UOC | 10 кВ |
| Макс. напряжение при длит. нагрузке UC | 320 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 16 A (MCB B/C) |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B/C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Номинальный ток IL | 16 A |
| Стойкость к короткому замыканию ISCCR | 3 кA |
| Характеристика TOV при UT | 400 В AC (5 с / режим устойчивости) 528 В AC (120 мин / режим безопасного сбоя) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встраиваемый модуль |
| Номинальное напряжение UN | 100 В AC ... 277 В AC |
| Система энергоснабжения IEC | TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 / T3 |
| Тип монтажа | Винт 4 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 56 мм |
| Глубина | 34 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II / III T2 / T3 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 10 кA |
| Остаточное напряжение Ures | ≤ 1,3 кВ (при In) ≤ 1,3 кВ (при UOC) |
| Уровень защиты Up | ≤ 1,3 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 36,5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
