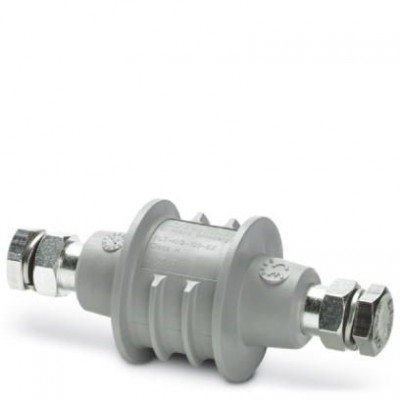

Разделительный искровой разрядник - FLT-ISG-100-EX - 2905579
Описание
Разделительный искровой разрядник для взрывоопасных зон с пластиковым покрытием и соединителями с резьбой M10. Для непрямого соединения/заземления отдельных частей производственной установки при разрядах молнии.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27140201 |
| eCl@ss 6.0 | 27140201 |
| eCl@ss 7.0 | 27140201 |
| eCl@ss 8.0 | 27140201 |
| eCl@ss 9.0 | 27140201 |
| ETIM | |
| ETIM 4.0 | EC000510 |
| ETIM 5.0 | EC000510 |
| ETIM 6.0 | EC000510 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Максимальный импульсный ток утечки Imax (8/20) µs (экранированное заземление) | 100 кA |
| Номинальный импульсный ток утечки In (8/20) мкс | 100 кA |
| Переменное напряжение срабатывания Uaw | ≤ 0,5 кВ |
| Расчетное импульсное напряжение срабатывания Ur imp | ≤ 1,25 кВ |
| Расчетное предельное переменное напряжение UwAC | ≤ 250 В AC |
| Расчетное предельное постоянное напряжение UwDC | ≤ 354 В DC |
| Расчетный переменный ток утечки | 500 A / 0,2 c (при 50/60 Гц, макс. ток утечки при воздействии напряжения помех в месте монтажа) |
| Общие сведения | |
| Конструкция | Модуль с резьбовым соединением |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Резьбовой монтаж |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (согласно DIN ISO 60068-2-30 способ 1) |
| Степень защиты | IP67 (согласно МЭК 60529) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Фланец |
| Размеры | |
| Диаметр корпуса | 45,50 мм |
| Резьба винтов | M10 |
| Стандарты и предписания | |
| ATEX | II 2 G Ex d IIC T6 Gb II 2 D Ex tb IIIC T80 °C Db IP 66/67 |
| IECEx | Ex d IIC T6 Gb Ex tb IIIC T80 °C Db IP66/67 |
| Стандарты/нормативные документы | МЭК 62561-3 2012 EN 62561-3 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Технические данные | |
| Длина | +2 mm |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Характеристики клемм | |
| Указание | Тип подключения: винтовые зажимы (DIN 933), M10x25, размер под ключ: 17 мм, пружинное кольцо (DIN 7980), размер: 10 |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Болты для зажимов |
