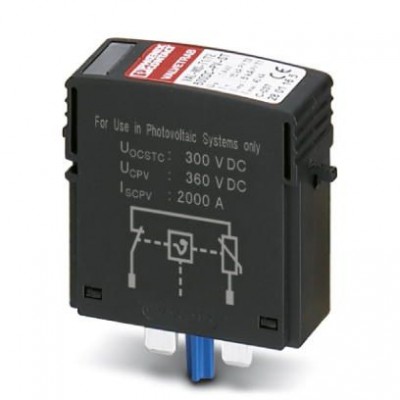

Штекерный модуль для защиты от перенапряжений, тип 1/2 - VAL-MS-T1/T2 600DC-PV-ST - 2801165
Описание
Запасной штекерный модуль для комбинированных ФГ-разрядников серии VAL-MS-T1/T2 600DC-PV-...Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130808 |
| eCl@ss 7.0 | 27130808 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Ток разряда молнии (10/350)мкс, заряд | 2,5 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 5 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 6,25 кДж/Ω |
| Общие сведения | |
| Доступность | Доступное |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Место встраивания расцепителя | Внутреннее |
| Место монтажа | Внутреннее помещение |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T1 / T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 60г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 52,4 мм |
| Глубина | 55,3 мм |
| Единица шага | 1 TE |
| Спецификации UL | |
| Защитная цепь | (L+) - (L-) (L+) - G (L-) - G |
| Максимальное напряжение длительной нагрузки MCOV | 800 В DC |
| Номинальный импульсный разрядный ток In | 20 кA |
| Ограничитель номинального напряжения VPR | 2 кВ |
| Система распределения энергии | DC PV |
| Стойкость к короткому замыканию (SCCR) | 50 кA |
| Тип SPD | 1CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | PV I / II PV T1 / T2 |
| Стандарты/нормативные документы | EN 50539-11 2013 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Длительный ток ICPV | < 20 мкA |
| Макс. напряжение при длительной нагрузке UCPV | 360 В DC |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Напряжение без нагрузки UOCSTC | ≤ 300 В DC |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Остаточное напряжение Ures | ≤ 1,4 кВ (при In) ≤ 1,1 кВ (при 5 кА) ≤ 1,2 кВ (При 10 кА) ≤ 1,5 кВ (при 20 кА) ≤ 1,6 кВ (при 30 кА) ≤ 1,8 кВ (при 40 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 10 mVA |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Уровень защиты Up | ≤ 1,4 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Электрические данные | |
| Номинальное напряжение | 800 В DC |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
