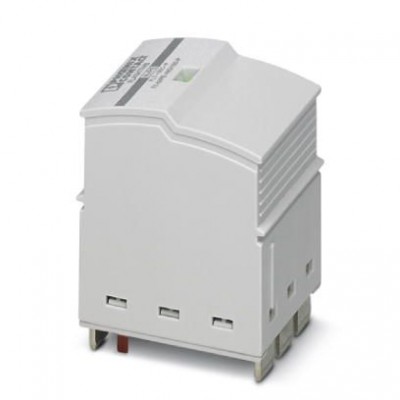

Штекерный модуль для защиты от перенапряжений, тип 1 - FLT-SEC-P-T1-N/PE-440/100-P - 2907263
Описание
Запасной штекер для грозозащитного разрядника серии FLASHTRAB SEC PLUS, для канала N-PE.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 440 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 100 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 2,5 кВ |
| Способность к гашению сопровождающего тока Ifi | 100 A (440 В AC) |
| Ток защитного проводника IPE | ≤ 0,01 мА |
| Ток разряда молнии (10/350)мкс, заряд | 50 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 100 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 2500 кДж/Ω |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 400 В AC (TN - only N-PE) 400 В AC (TT - only N-PE) |
| Система энергоснабжения IEC | TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T1 / T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 46,4 мм |
| Глубина | 59,4 мм |
| Единица шага | 2 TE |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Остаточное напряжение Ures | ≤ 2,5 кВ (при In) |
| Уровень защиты Up | ≤ 2,5 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 35,5 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
