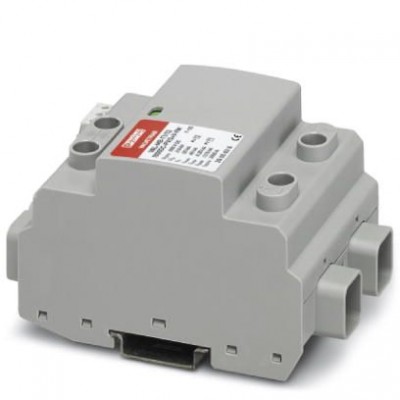

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MB-T1/T2 1000DC-PV/2+V-FM - 2905638
Описание
Грозозащитный разрядник / УЗИП для 2-полюсных изолированных систем пост. напряжения 1000 В, монтаж на несущей рейке, с контактом для передачи дистанционного сигнала, варисторы с контролем температуры, индикаторы состояния на каждом модуле.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
| ETIM | |
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Защитная цепь | |
| Номинальный ток IL | 50 A |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 12,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Ток защитного проводника IPE | ≤ 70 мкА пост. тока ≤ 500 мкА перем. тока |
| Ток разряда молнии (10/350)мкс, заряд | 3,125 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 6,25 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 9,77 кДж/Ω |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1,5 A AC 5 мА DC ... 1 A DC |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Доступность | Доступное |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Конфигурация подсоединения | Конфигурация Y |
| Место встраивания расцепителя | Внутреннее |
| Место монтажа | Внутреннее помещение |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Рабочее напряжение | 5 В AC ... 250 В AC 5 В DC ... 30 В DC |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T1 / T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 50г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 120 мм |
| Глубина | 65,5 мм |
| Единица шага | 4 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | PV I / II PV T1 / T2 |
| Стандарты/нормативные документы | EN 50539-11 2013 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Длительный ток ICPV | < 70 мкA |
| Макс. напряжение при длительной нагрузке UCPV | 1000 В DC |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Напряжение без нагрузки UOCSTC | ≤ 833 В DC |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Остаточное напряжение Ures | ≤ 3,3 кВ (при In) ≤ 2,5 кВ (При 3 кА) ≤ 2,7 кВ (при 6,25 кА) ≤ 2,9 кВ (При 10 кА) ≤ 3,1 кВ (При 15 кА) ≤ 4 кВ (при 40 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 70 mVA |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Уровень защиты Up | ≤ 3,3 кВ |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 71,2 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 14 ... 2 |
| Электрические данные | |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
