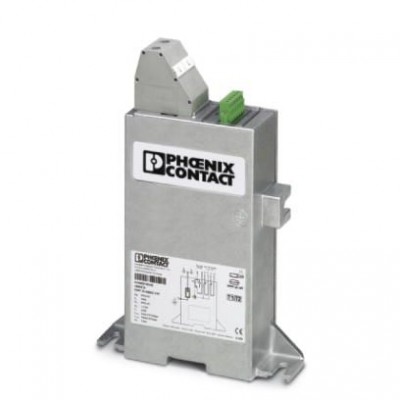

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - PWT 35-800AC-FM - 2800419
Описание
Молниеотвод/УЗИП, тип 1/2 / класс I/II, для 1-фазных цепей электропитания с совмещенными в одном проводе проводниками PE и N (L1, PEN).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27140201 |
| eCl@ss 5.1 | 27140201 |
| eCl@ss 6.0 | 27140201 |
| eCl@ss 7.0 | 27140201 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | N,N-dimethylacetamide 127-19-5 |
| ETIM | |
| ETIM 2.0 | EC000381 |
| ETIM 3.0 | EC000381 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Испытательный разрядный ток (10/350) мкс (L-PE), зарядка | 17,5 Ас |
| Испытательный разрядный ток (10/350) мкс (L-PE), пиковое. значение тока Iimp | 35 кA |
| Испытательный разрядный ток (10/350) мкс (L-PE), удельная энергия | 305 кДж/Ω |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 800 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG при ≥35 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 400 A (gG при 2x 50мм²) 800 A (aR (только до Iимп= 25 кА)) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 100 кA |
| Номинал предохранителя, макс. | 1 A (e.g. T to IEC 127-2/III) |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 35 кA |
| Номинальный ток IL | 150 A (последовательное проходное соединение, 50 мм²) |
| Остаточное напряжение Ures (L-PE) | ≤ 2,7 кВ (при In) ≤ 2,5 кВ (при 20 кА) ≤ 2,3 кВ (При 10 кА) ≤ 2,2 кВ (при 5 кА) ≤ 2,1 кВ (При 3 кА) |
| Способность к гашению сопровождающего тока Ifi (L-PE) | 50 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Ток защитного проводника IPE | ≤ 20 мкA |
| Уровень защиты UP (L-PE) | ≤ 4,5 кВ |
| Характеристика TOV при UT (L-PE) | 1960 В AC (200 мс / режим устойчивости) 1500 В AC (5 с / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 1,5 A AC 1,5 A DC |
| Функция переключения | 2x размыкающих, 1-полюсн. |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Конструкция | Встраиваемый модуль |
| Номинальное напряжение UN | 690 В AC 554/960 В AC (TN-C) 690 В AC (IT) |
| Рабочее напряжение | 30 В AC 30 В DC |
| Расчетный ток | 10 мА AC/DC |
| Система энергоснабжения IEC | TN-C IT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T1 / T2 T1 |
| Тип монтажа | Резьбовой монтаж |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Сдвоенная клемма |
| Питание индикатора состояния / дистанционной сигнализации | |
| Помехоустойчивость согласно МЭК 61000-4-5 (жила-жила) | 1 кВ |
| Помехоустойчивость согласно МЭК 61000-4-5 (жила-земля) | 6 кВ |
| Размеры | |
| Высота | 191 мм |
| Глубина | 280 мм |
| Единица шага | 3 TE |
| Резьба винтов | M6 |
| Спецификации UL | |
| Защитная цепь | L-G |
| Измеренное предельное напряжение MLV (L-G) | 4370 В |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 800 В AC |
| Номинальная частота | 60 Гц |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 T1 I |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 16 mVA |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C -40 °C ... 55 °C (последовательное проходное соединение ≥ 35 мм²) |
| Ширина | 56 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 24 мм |
| Момент затяжки | 8,5 Нм |
| Сечение гибкого провода | 16 мм² ... 50 мм² |
| Сечение жесткого провода | 16 мм² ... 50 мм² |
| Сечение проводника AWG | 6 ... 1/0 |
| Указание | Монтаж: два винта 8 мм с моментом 8 Нм на изолированной или заземленной поверхности Импульсный ток длинной волны 2 мс согласно МЭК 60099-4: 250 x 1,0 кА или 500 x 0,5 кА. |
| Электрические данные | |
| Номинальное напряжение | 690 В AC |
| Габариты и материалы | |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Дополнительные особенности | |
| Цвет | серебристо-серый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
