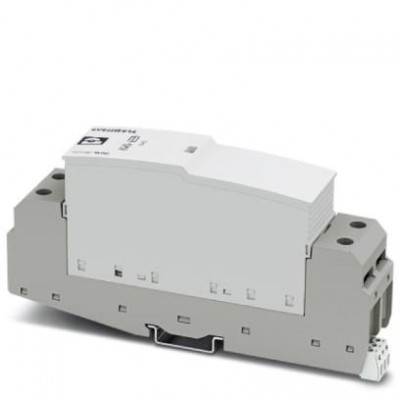

Комбинированный разрядник типа 1/2 - FLT-SEC-H-T1-1C-264/25-FM - 2801615
Описание
Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 1-фазных электросетей с совмещенными проводниками PE и N (L1, PEN).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130808 |
| eCl@ss 7.0 | 27130808 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
| ETIM | |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Способность к гашению сопровождающего тока Ifi | 50 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Ток разряда молнии (10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) 460 В AC (120 мин / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 10 мA AC ... 1 A AC 1 A DC (30 В DC) |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240 В AC (TN-C) |
| Рабочее напряжение | 12 В AC ... 250 В AC 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | TN-C TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T1 / T2 T1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Размеры | |
| Высота | 167 мм |
| Глубина | 74,5 мм |
| Единица шага | 2 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 T1 I |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
| Остаточное напряжение Ures | ≤ 1,5 кВ (при In) ≤ 2,5 кВ (при 50 кА) ≤ 1,2 кВ (при 12,5 кА) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (При 2,5 кА) |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 35,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 18 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
