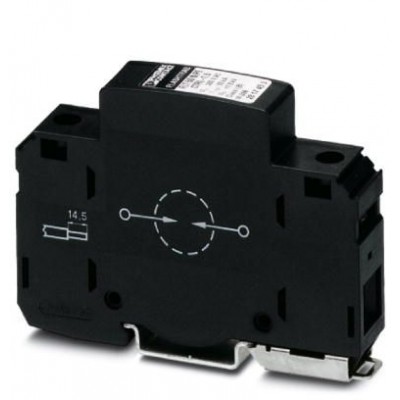

Комбинированный разрядник типа 1/2 - FLT 50 N/PE CTRL-4.0 - 2801637
Описание
Герметичный молниезащитный разрядник с искровым промежутком N/PE и электронной схемой зажигания, 1-канальный. Уровень защиты 4 кВ. Ширина корпуса: 17,5 мм (1TE)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27140201 |
| eCl@ss 5.0 | 27140201 |
| eCl@ss 5.1 | 27140201 |
| eCl@ss 6.0 | 27140201 |
| eCl@ss 7.0 | 27140201 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
| ETIM | |
| ETIM 3.0 | EC000381 |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 260 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 50 кA |
| Номинальный ток IL | 80 A |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 4 кВ |
| Способность к гашению сопровождающего тока Ifi | 100 A (260 В AC) |
| Ток защитного проводника IPE | ≤ 0,5 мА |
| Ток разряда молнии (10/350)мкс, заряд | 25 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 50 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 625 кДж/Ω |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Номинальное напряжение UN | 230/400 В AC (TN - only N-PE) 230/400 В AC (TT - only N-PE) |
| Система энергоснабжения IEC | TT TN-S |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип EN | T1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 88,6 мм |
| Глубина | 66,2 мм |
| Единица шага | 1 TE |
| Резьба винтов | M5 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I T1 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Потребляемая мощность в режиме ожидания ПК | ≤ 130 mVA |
| Уровень защиты Up | ≤ 4 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 14,5 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 2,5 мм² ... 25 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 6 ... 2 |
| Указание | 100 % пмпульсное напряжение срабатывания (1,2/50) мкс ≤ 1,5 кВ |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
