Устройство защиты от перенапряжений, тип 3 - MNT-TAE D/WH - 2882394
Описание

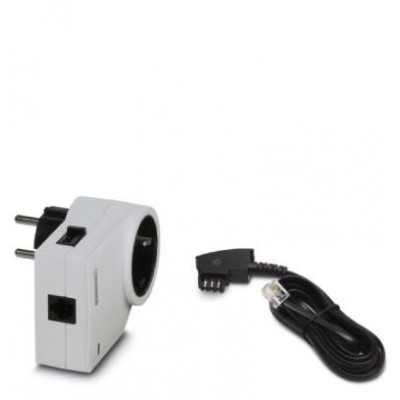

Промежуточный штекерный модуль с гнездом для защиты от импульсных перенапряжений сети питания и сигнальных разъемов оконечных устройств с аналоговым или цифровым телекоммуникационным интерфейсом (VDSL до 50 Мбит/с, на коротких дистанциях ( < 300 м ) до 80 Мбит/с). Кабель прилагается.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130810 |
| eCl@ss 7.0 | 27130810 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
| ETIM | |
| ETIM 2.0 | EC001473 |
| ETIM 3.0 | EC001473 |
| ETIM 4.0 | EC001473 |
| ETIM 5.0 | EC001473 |
| ETIM 6.0 | EC001473 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время сброса импульса (фаза-фаза) | ≤ 15 мс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Емкость (фаза-земля) | тип. 5 пФ |
| Емкость (фаза-фаза) | тип. 1 нФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 2,5 кA |
| Комбинированный импульс UOC | 4 кВ |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 4 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 700 кГц |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Номинальный ток IL | 16 A (30 °C) |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 35 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 35 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 30 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 500 В |
| Стабильность переменного тока (фаза — масса сигнала) | 10 A - 1 с |
| Стабильность переменного тока (фаза-фаза) | 250 мА - 1 с |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 1,2 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (жила-жила) | ≤ 460 В (C2 - 1 кА) ≤ 350 В (C3 - 25 A) |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C2 - 2 кА) ≤ 900 В (C3 - 100 A) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА C3 - 100 A D1 - 500 A |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 2 kV / 1 kA C3 - 25 A |
| Эффективный рабочий ток IC при UC | ≤ 150 мкA |
| Защитная цепь информационной техники | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-фаза) | 1 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза) | ≤ 360 В |
| Защитная цепь источника питания | |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Время срабатывания (N-PE) | ≤ 100 нс |
| Расчетное напряжение разрядника UC | 200 В DC |
| Расчетное напряжение разрядника UC (L-N) | 275 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 360 В AC |
| Расчетное напряжение разрядника UC (N-PE) | 360 В AC |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Промежуточный штекер |
| Может применяться в странах со следующими кодами | D |
| Направление действие | L/N-PE & Signal Line-Earth Ground |
| Номинальное напряжение UN | 230 В AC |
| Расчетный ток | 150 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T3 |
| Тип монтажа | Вставляется в сетевую розетку |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Размеры | |
| Высота | 103 мм |
| Глубина | 78 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 ВА |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Ширина | 63 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Штекерный модуль с защитным контактом |
| Тип подключения ВЫХОД | Штепсельная розетка с защитным контактом |
| Электрические данные | |
| Сопротивление изоляции Riso | ≥ 1 MΩ ≥ 1 ГΩ |
| Габариты и материалы | |
| Материал корпуса | PA 6 |
| Дополнительные особенности | |
| Цвет | голубовато-белый RAL 9010 |
| Монтажные характеристики | |
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
