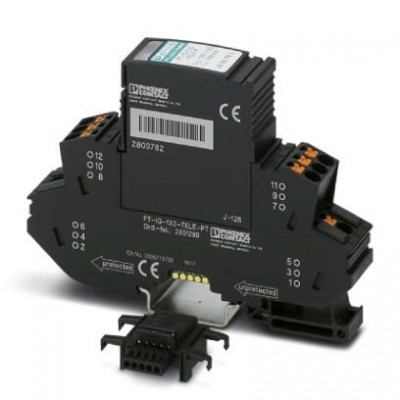

Устройство защиты от перенапряжений - PT-IQ-1X2-TELE-PT - 2801290
Описание
Устройство защиты от перенапряжений, состоит из штекерного модуля и базового элемента, со встроенной многоступенчатой индикацией состояния на модуле, для защиты сдвоенных проводников аналоговых и цифровых телекоммуникационных интерфейсов (VDSL до 50 Мбит/с, на коротких дистанциях ( < 300м ) до 100 Мбит/с).Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 5 МГц / 150 Ом) |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-фаза) | тип. 60 пФ |
| Класс VDE | C1 C2 C3 D1 B2 |
| Макс. напряжение при длит. нагрузке UC | 180 В DC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 25 МГц |
| Номинал предохранителя, макс. | 150 мА (инертного типа) |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2,5 кA |
| Сопротивление на каждую цепь | 1,2 Ω ±5 % |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Уровень защиты Up (жила-жила) | ≤ 290 В (B2 -100 А) ≤ 290 В (C1 - 1 кВ) ≤ 290 В (C2 - 10 кВ) ≤ 300 В (C2 - 10 кА) ≤ 290 В (C3 - 50 A) |
| Уровень защиты Up (жила-земля) | ≤ 500 В (B2 -100 А) ≤ 600 В (C1 - 1 кВ) ≤ 600 В (C2 - 10 кВ) ≤ 650 В (C2 - 10 кА) ≤ 700 В (C3 - 50 A) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 A C2 - 10 кА C3 - 50 A B2 - 100 A D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 A C2 - 10 кА C3 - 50 A B2 - 100 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Earth Ground |
| Номинальное напряжение UN | 180 В DC |
| Расчетный ток | 150 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, многоступенчатая |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 109,3 мм |
| Глубина | 77,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 B2 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 EN 61643-21 2001 + A1:2009 + A2:2013 EN 61000-6-2 2005 EN 61000-6-3 2007 + A1:2011 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
