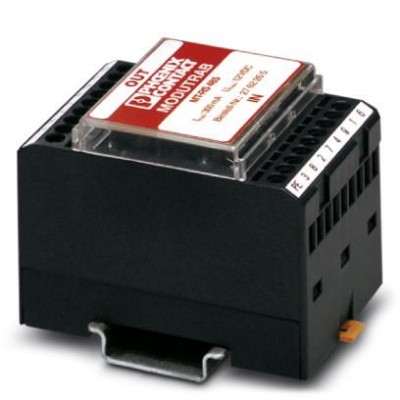

Устройство защиты от перенапряжений - MT-RS485 - 2762265
Описание
Модуль для установки на монтажную рейку со схемой грубой и тонкой защиты от перенапряжений RS-485-интерфейсов, монтируется на NS 35/7,5, ширина корпуса: 50 ммХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 0,8 дБ (до 0,1 МГц, системы сопротивлением 50 Ω) 0,1 дБ (до 10 кГц, системы сопротивлением 600 Ω) |
| Вносимое затухание aE, сим. | ≤ 0,1 дБ (до 10 кГц) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | 1 нс |
| Класс VDE | C2 C3 D1 |
| Макс. напряжение при длит. нагрузке UC | 12 В DC |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 50 Ом | 1,3 МГц |
| Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 600 Ом | 130 кГц |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 22 В |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 19 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 19 В |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
| Сопротивление на каждую цепь | 4,4 Ω |
| Уровень защиты Up (жила-GND) | ≤ 22 В |
| Уровень защиты Up (жила-жила) | ≤ 22 В |
| Уровень защиты Up (жила-земля) | ≤ 600 В |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Общие сведения | |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Расчетный ток | 450 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 77,5 мм |
| Глубина | 54,9 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Ширина | 47,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Дополнительные особенности | |
| Цвет | черный |
