Устройство защиты от перенапряжений - DT-UFB-IB-RB0 - 2800056
Описание

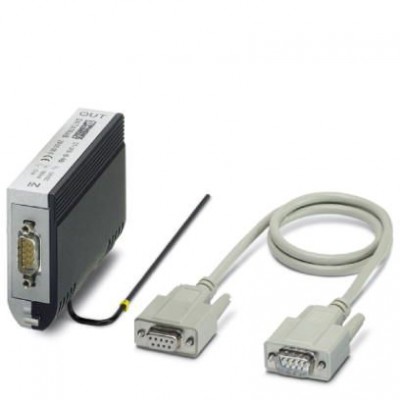

Промежуточный штекер, с защитой от импульсных перенапряжений для входа 5-проводной удаленной шины. Разъем: D-SUB 9 гнездо-штекер. Возможность защелкивания на несущей рейке. С кабелем длиной 1 м и разъемом D-SUB 9.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤ 5 МГц / 150 Ом) тип. 0,6 дБ (≤ 10 МГц / 100/150 Ω) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-фаза) | тип. 20 пФ |
| Класс VDE | B2 C1 C2 C3 D1 |
| Макс. напряжение при длит. нагрузке UC | 5,8 В DC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | ≥ 100 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | ≥ 100 МГц |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 15 В |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 25 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 55 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 25 В |
| Сопротивление на каждую цепь | тип. 7 Ω |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (жила-жила) | ≤ 16 В (B2 -100 А) ≤ 20 В (C1 -500 А) ≤ 60 В (C2 - 1 кА) ≤ 60 В (C2 - 5 кA) |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 -100 А) ≤ 700 В (C1 -500 А) ≤ 700 В (C2 - 5 кA) |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A C1 - 1 кВ/500 A C2 - 10 кВ/5 kA D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ/500 A C2 - 10 кВ/5 kA B2 - 4 кВ / 100 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Направление действие | Line-Line & Line-Ground/Shield |
| Расчетный ток | ≤ 180 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | Выход удаленной шины |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 VDE 0110-1 |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 110 мм |
| Глубина | 63 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | B2 C1 C2 C3 D1 |
| Стандарты/нормативные документы | DIN EN 61643-21 2002 МЭК 61643-21 2000 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 25 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Розетка D-SUB-9 |
| Тип подключения ВЫХОД | Штекер D-SUB-9 |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Цвет | серебристый/черный |
| Монтажные характеристики | |
| Тип подключения | Подключение с помощью кабеля |
