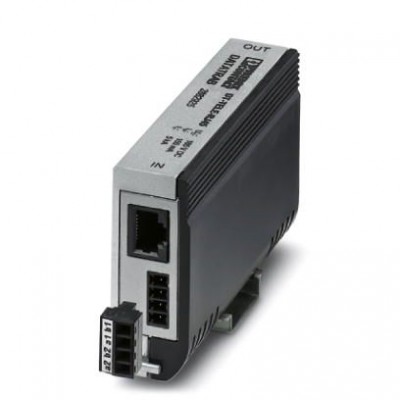

Устройство защиты от перенапряжений - DT-TELE-RJ45 - 2882925
Описание
Промежуточный штекер с устройством защиты от импульсных перенапряжений, для аналоговых и цифровых телекоммуникационных интерфейсов (VDSL до 50 Мбит/с). Разъем: RJ45(RJ12/RJ11) и винтовая клемма (COMBICON). Возможность установки на несущую рейку.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,5 дБ (≤ 5 МГц / 100 Ом) тип. 0,3 дБ (≤ 8 МГц / 150 Ω) тип. 0,3 дБ (≤ 2,5 МГц / 600 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 100 нс |
| Емкость (фаза-земля) | тип. 20 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-фаза) | тип. 20 пФ (f =1 МГц / VR = 0 В) |
| Макс. напряжение при длит. нагрузке UC | 185 В DC 130 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 50 МГц |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 150 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 150 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | ≤ 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | ≤ 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 250 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 250 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 120 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 120 В |
| Сопротивление на каждую цепь | 3,3 Ω 10 % |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Уровень защиты Up (жила-жила) | ≤ 250 В (B2 - 4 кВ / 100 A) ≤ 250 В (C1 - 1 кВ/500 A) ≤ 250 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 250 В (B2 - 4 кВ / 100 A) ≤ 250 В (C1 - 1 кВ/500 A) ≤ 250 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A C1 - 1 кВ/500 A C2 - 10 кВ/5 kA D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A C1 - 1 кВ/500 A C2 - 10 кВ/5 kA |
| Эффективный рабочий ток IC при UC | ≤ 6 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Направление действие | Line-Line & Line-Ground/Shield |
| Расчетный ток | ≤ 380 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | Винтовые зажимы |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Высота | 102 мм |
| Глубина | 63,5 мм |
| Резьба винтов | M2 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | B2 C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2012 EN 61643-21 2013 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 25 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,22 Нм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Тип подключения ВХОД | Гнездо RJ45 MC 1,5/4 |
| Тип подключения ВЫХОД | Гнездо RJ45 MC 1,5/4 |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Цвет | серебристый/черный |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
