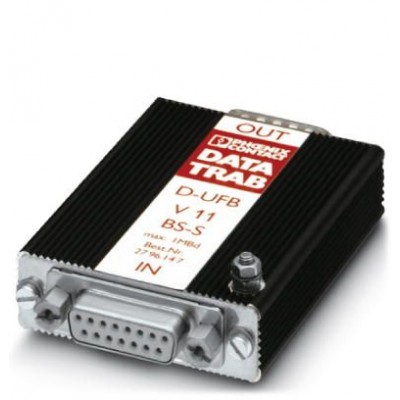

Устройство защиты от перенапряжений - D-UFB-V11/BS-B - 2796121
Описание
Промежуточный штекер с защитой от перенапряжений интерфейсов V.11. Разъемы: Штекер D-SUB-15, гнездо-штекер, монтаж проводниковХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 1,7 дБ (≤ 1 МГц) 0,1 дБ (≤ 600 кГц) |
| Вносимое затухание aE, сим. | 3,2 дБ (≤ 1 МГц) 0,4 дБ (≤ 600 кГц) |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Класс VDE | C1 C2 C3 D1 |
| Макс. напряжение при длит. нагрузке UC | 12 В DC |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 5 МГц |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом | тип. 500 кГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 5 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом | тип. 500 кГц |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 22 В |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 33 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 17 В |
| Сопротивление на каждую цепь | 22 Ω |
| Суммарный импульсный ток (8/20) мкс | 10 кA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Уровень защиты Up (жила-GND) | ≤ 30 В (C2 - 4 кВ / 2 кА) |
| Уровень защиты Up (жила-жила) | ≤ 25 В (C2 - 4 кВ / 2 кА) ≤ 30 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 700 В (C2 - 10 кВ / 5 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ/5 kA |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Номинальный ток IN | 175 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | V.11 |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 54,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Длина | 84,6 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Ширина | 24,5 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Розетка D-SUB-15 |
| Тип подключения ВЫХОД | Штекер D-SUB-15 |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
| Дополнительные особенности | |
| Цвет | черный |
