Устройство защиты от перенапряжений - D-LAN-CAT.5E - 2858991
Описание

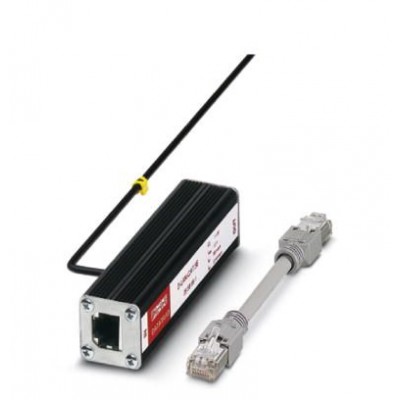

Промежуточный штекер RJ-45 с защитой от перенапряжений для интерфейсов ЛВС, для установки в цепь передачи данных, в комплекте с кабелем с разъемом RJ45Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | 1 дБ (до 100 МГц, системы сопротивлением 100 Ω) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Емкость (фаза-земля) | 1 пФ (стандартный (типовой)) |
| Емкость (фаза-фаза) | 20 пФ (стандартный (типовой)) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 2,5 кA (Суммарн.) |
| Класс VDE | C1 C2 C3 B2 B3 |
| Макс. напряжение при длит. нагрузке UC | ± 7 В DC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | ≤ 100 МГц |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 160 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 160 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 80 В (Проводник для выравнивания потенциалов: 1 м) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | ≤ 700 В (Проводник для выравнивания потенциалов: 1 м) |
| Остаточное напряжение при In (фаза-земля) | ≤ 45 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 45 В |
| Остаточное напряжение при In (экран-земля) | ≤ 700 В |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) ≤ 20 В (B3 - 2 кВ / 25 А) |
| Уровень защиты Up (жила-земля) | ≤ 65 В (C1, 500 В / 250 А - PA-Ltg: 1 м) ≤ 25 В (B3 - 2 кВ / 25 А - PA-Ltg: 1 м) ≤ 60 В (C3, 7 кВ / 90 А - PA-Ltg: 1 м) |
| Уровень защиты Up (экран-земля) | ≤ 850 В (C2 - 4 кВ / 2 кА - PA-Ltg: 1 м) |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A C1 - 500 В / 250 А C2 - 4 кВ / 2 кА B3 (2 кВ / 25 А) |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A B3 (2 кВ / 25 А) C1 (500 В / 250 A) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Кабель | |
| Переходное затухание | 36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц) 40 дБ (все остальные парные комбинации в системах сопротивлением 100 Ω/100 МГц) |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Shield & Shield-Earth Ground |
| Расчетный ток | 1,5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 94 мм |
| Глубина | 25,4 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 B2 B3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 25,4 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Габариты и материалы | |
| Материал корпуса | Алюминий, анодированный |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Подключение с помощью кабеля |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
