Устройство защиты от перенапряжений - D-LAN-19 -16 - 2880147
Описание

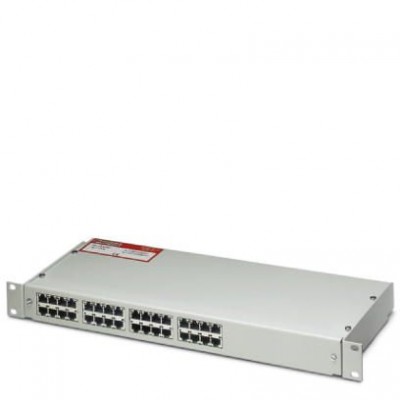

19"-стойка с 16 портами, защищенными от импульсных перенапряжений, для интерфейсов передачи данных в сетях Ethernet (1000Base-T), Token Ring, FDDI/CDDI в соотв. с классом D/EN 50173 (CAT5e), подключение к защитному устройству: розетки RJ45.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 1 дБ (≤ 100 МГц) |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 100 нс |
| Время срабатывания tA (фаза-земля) | ≤ 1 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 1 пФ |
| Емкость (фаза-фаза) | тип. 20 пФ |
| Макс. напряжение при длит. нагрузке UC | 6 В DC (Фаза-фаза) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | > 100 МГц |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 68 В DC (Опционально: +/- 6 В постоян. тока) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 2,5 кA (При изолированном корпусе) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 30 В (J2 установлена) ≤ 170 В (J2 извлечена) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 20 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), статич. | ≤ 700 В (При изолированном экране) |
| Остаточное напряжение при In (фаза-земля) | ≤ 45 В (J2 ON) ≤ 220 В (J2 OFF) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 65 В |
| Остаточное напряжение при In (экран-земля) | ≤ 700 В |
| Ток защитного проводника IPE | ≤ 1 мА (Перемычка 2 извлечена) |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| Уровень защиты Up (жила-земля) | ≤ 40 В (C1 - 500 В / 250 А (J2 ON)) ≤ 180 В (C1 - 500 В / 250 А (JJ2 OFF)) |
| Уровень защиты Up (экран-земля) | ≤ 800 В (При изолированном корпусе) |
| Устойчивость к импульсному току (фаза-земля) | C1 - 500 В / 250 А |
| Устойчивость к импульсному току (фаза-фаза) | C1 (500 В / 250 A) |
| Устойчивость к импульсному току (экранировка-земля) | C2 (4 кВ / 2 кA) |
| Эффективный рабочий ток IC при UC | ≤ 1 мА |
| Кабель | |
| Переходное затухание | тип. 36 дБ (Система сопротивлением 100 Ω / 100 МГц) |
| Общие сведения | |
| Конструкция | Патч-модуль стойки 19" |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Расчетный ток | 1,5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | 19"-стойка |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 44 мм |
| Глубина | 160 мм |
| Единица высоты | 1 HE |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 B3 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Полюсов | 16 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 483 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Габариты и материалы | |
| Материал корпуса | Листовая сталь |
| Дополнительные особенности | |
| Цвет | бежевый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
