Устройство защиты от перенапряжений - C-UFB- 5DC/E - 2782300
Описание

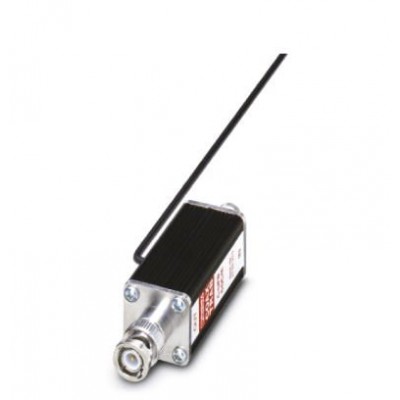

Промежуточный штекер с грубой и тонкой защитой от перенапряжений для коаксиальных интерфейсов передачи сигналов с экраном без потенциала земли, напряжение сигнала 5 В. Подключение: BNC гнездо-штекерХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, асим. | тип. 2 дБ (≤ 20 МГц) |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Макс. напряжение при длит. нагрузке UC | 5 В DC |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 50 Ом | тип. 90 МГц |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 500 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 35 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 15 В |
| Остаточное напряжение при In (фаза-экран) | ≤ 10 В |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Уровень защиты Up (жила-земля) | ≤ 500 В (C1 - 1 кВ/500 A) ≤ 500 В (C3 - 10 A) |
| Уровень защиты Up (жила-экран) | ≤ 25 В (C3 - 10 A) ≤ 55 В (C1 - 1 кВ/500 A) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA D1 - 2,5 kA |
| Эффективный рабочий ток IC при UC | ≤ 300 мкA |
| Общие сведения | |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Shield/Earth Ground |
| Расчетный ток | 185 мА (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 93 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2000 |
| Технические данные | |
| Длина | 25,4 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 25,4 мм |
| Характеристики клемм | |
| Тип подключения ВХОД | Розетка BNC |
| Тип подключения ВЫХОД | Штекер BNC |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Гибкий проводник (ПВХ) |
