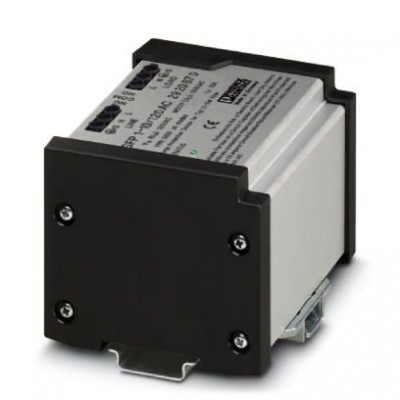

Устройство защиты от перенапряжений с ЭМ-фильтром - SFP 1-10/120AC - 2920670
Описание
Устройство защиты приборов, согласно типу 3/класс III, с фильтром подавления ВЧ-напряжений помех, для 1-фазн. сетей питания с отдельными проводами N и PE (3-пров. система: L1, N, PE), с контактом дистанционной сигнализации.. Защитв прибора с фильтром подавления помехХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130806 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000942 |
| ETIM 3.0 | EC000942 |
| ETIM 4.0 | EC000942 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Вносимое затухание aE, асим. | 30 дБ (≥ 1 МГц / 50 Ω) |
| Вносимое затухание aE, сим. | 20 дБ (≥100 кГц / 50 Ω) |
| Емкость (L-N) | 1 мкФ ±10 % 10 нФ ±10 % (X2-275 V) |
| Емкость (L-PE) | 2,2 нФ ±20 % (Y2-250 V) |
| Емкость (L-PEN) | 2,2 нФ ±20 % (Y2-250 V) |
| Комбинированный импульс UOC | 6 кВ (3 кА) |
| Контрольное напряжение UREF | 132 В AC |
| Макс. напряжение при длит. нагрузке UC | 150 В AC |
| Номинал предохранителя, макс. | 20 A (MCB B / универсальный) 16 A (IT - MCB B / универсальный) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Номинальный ток IL | 10 A (60 °C) |
| Стойкость к короткому замыканию ISCCR | 5 kA AC (TN/TT) 1 kA AC (IT) |
| Ток защитного проводника IPE | ≤ 0,6 мА |
| Характеристика TOV при UT (L-N) | 175 В AC (5 с / режим устойчивости) 240 В AC (5 с / режим безопасного сбоя) 208 В AC (120 мин / режим безопасного сбоя) |
| Характеристика TOV при UT (L-PE) | 208 В AC (5 с / режим устойчивости) 175 В AC (120 мин / режим устойчивости) 1332 В AC (200 мс / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Защитная цепь, фильтр | |
| Разрядное сопротивление | 820 кΩ |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 100 мA AC ... 1 A AC 1 A DC (48 В DC) |
| Функция переключения | Переключающий контакт |
| Интерфейсы | |
| Количество портов | Two |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Может применяться в странах со следующими кодами | USA, CN, BR |
| Номинальное напряжение UN | 120 В AC (TN) 120 В AC (TT - only in use with RCD) 120 В AC (IT) |
| Рабочее напряжение | 12 В AC ... 250 В AC 250 В DC (250 мA пост. тока) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T3 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Размеры | |
| Высота | 93 мм |
| Глубина | 79 мм |
| Резьба винтов | M3 |
| Спецификации UL | |
| Защитная цепь | L-N L-G N-G |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 150 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 150 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In | 3 кA |
| Ограничитель номинального напряжения VPR (L-G) | 500 В |
| Ограничитель номинального напряжения VPR (L-N) | 500 В |
| Ограничитель номинального напряжения VPR (N-G) | 500 В |
| Система распределения энергии | 1 |
| Стойкость к короткому замыканию (SCCR) | 5 кA |
| Тип SPD | 2CA |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Потребляемая мощность в режиме ожидания ПК | ≤ 7,5 ВА (при UREF) ≤ 10 ВА (при UC) |
| Уровень защиты Up | ≤ 0,45 кВ |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Ширина | 112 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,5 Нм ... 0,6 Нм 4,5 lbf-in. ... 5,5 lbf-in. |
| Сечение гибкого провода | 2,5 мм² ... 4 мм² |
| Сечение жесткого провода | 2,5 мм² ... 6 мм² |
| Сечение проводника AWG | 14 ... 10 |
| Габариты и материалы | |
| Материал корпуса | Алюминий |
| Дополнительные особенности | |
| Цвет | черный серебристый |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
