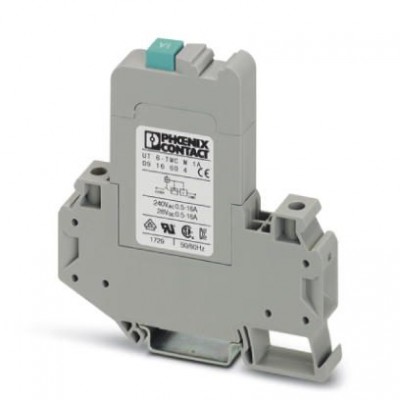

Термомагнитный защитный выключатель - UT 6-TMC M 1A - 0916604
Описание
Защитный выключатель с теплоэлектромагнитным расцепителем, однополюсный, для установки на монтажную рейкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Изоляционный материал | PA66 |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Номинальный ток IN | 1 A |
| Рабочее напряжение | 50 В AC ... 264 В AC (48 - 62 Гц) 5 В DC ... 30,8 В DC |
| Расчетное импульсное напряжение | 2,8 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP40 (Область срабатывания) IP20 (Участок подсоединения) |
| Размеры | |
| Высота | 85,5 мм |
| Глубина | 89,5 мм |
| Резьба винтов | M4 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 60934 UL 1077 CSA 22.2 № 235 EAC |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Ширина | 12,3 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 2,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Длина снятия изоляции | 10 мм |
| Мин. момент затяжки | 1,5 Нм |
| Момент затяжки, макс. | 1,8 Нм |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 8 |
| Сечение провода AWG мин. | 24 |
| Электрические данные | |
| Измеренная коммутационная способность короткого замыкания Icn | 200 A (240 В AC) 400 A (28 В DC) |
| Макс. кол-во коммутационных циклов | 6000 (при 1 x In) 50 (при 1,5 x In) 40 (при 6 x In) |
| Номинальное напряжение | 240 В AC (50/60 Гц) 28 В DC 240 В AC (50/60 Гц) 28 В DC |
| Расчетное импульсное напряжение Ui | 440 В AC |
| Сопротивление изоляции Riso | > 100 MΩ (Главный контакт) |
| Тип предохранителя | Автомат |
| Требуемые номиналы предохранителей | 16 A |
| Электрическая прочность | 2000 В |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
