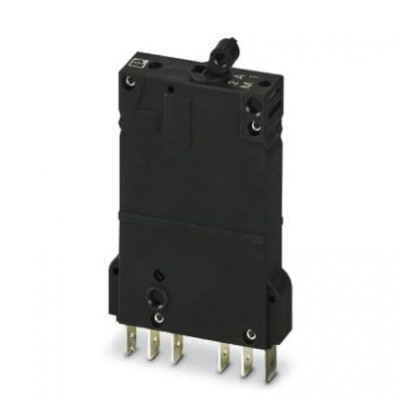

Термомагнитный защитный выключатель - TMCP 1 M1 300 2,0A - 0915768
Описание
Автоматические выключатели с тепловыми и электромагнитными расцепителями, 1-полюсные, полуинертного типа, 1 замыкающий контакт и 1 размыкающий контактХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Группа изоляционного материала | II |
| Изоляционный материал | PA66 |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Номинальный ток IN | 2 A |
| Расчетное импульсное напряжение | 2,5 кВ |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP30 (Область срабатывания) IP00 (Участок подсоединения) |
| Размеры | |
| Высота | 50 мм |
| Глубина | 78,5 мм |
| Комбинированный модуль, высота | 115 мм |
| Комбинированный модуль, глубина | 121 мм |
| Ширина комбинированного модуля | 38 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 60934 UL 1077 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Ширина | 12,5 мм |
| Электрические данные | |
| Измеренная коммутационная способность короткого замыкания Icn | 400 A 2500 A (32 В DC) |
| Коммутационная способность короткого замыкания Ik | 5000 A (UL 1077: 277 В AC) 2000 A (UL 1077: 65 В DC) |
| Макс. кол-во коммутационных циклов | 10000 (при 1 x In, индукт.) |
| Номинальное напряжение | 250 В AC 65 В DC |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Тип предохранителя | Автомат |
| Электрическая прочность | 3000 В AC (Область срабатывания) 1500 В AC (От основного к вспомогательному электроконтуру) 1000 В AC (Вспомогательный электроконтур 11-12 на 23-24) |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
