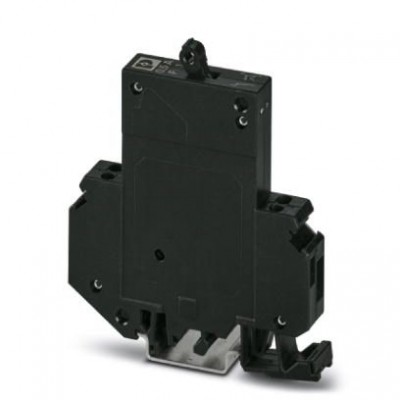

Термомагнитный защитный выключатель - TMC 1 F1 200 0,5A - 0914222
Описание
Автоматические выключатели с тепловыми и электромагнитными расцепителями, 1-полюсные, быстродействующие, 1 размыкающий контакт, с универсальными монтажными ножками для установки на NS 32 или NS 35Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Группа изоляционного материала | II |
| Изоляционный материал | PA66 |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V-2 |
| Количество точек подключения | 4 |
| Количество ярусов | 2 |
| Номинальный ток IN | 0,5 A |
| Расчетное импульсное напряжение | 2,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP30 (Область срабатывания) IP20 (Участок подсоединения) |
| Размеры | |
| Высота | 82,5 мм |
| Глубина | 96 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 60934 UL 1077 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Ширина | 12,5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,75 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A3 |
| Мин. момент затяжки | 0,6 Нм |
| Момент затяжки, макс. | 0,8 Нм |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 10 |
| Сечение провода AWG мин. | 24 |
| Электрические данные | |
| Измеренная коммутационная способность короткого замыкания Icn | 2500 A (32 В DC) |
| Коммутационная способность короткого замыкания Ik | 2000 A (UL 1077: 65 В DC) |
| Макс. кол-во коммутационных циклов | 10000 (при 1 x In, индукт.) |
| Номинальное напряжение | 65 В DC |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Тип предохранителя | Автомат |
| Электрическая прочность | 3000 В AC (Область срабатывания) 3000 В AC (От основного к вспомогательному электроконтуру) |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
