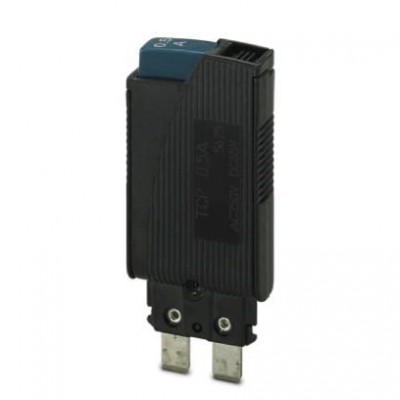

Тепловой защитный выключатель - TCP 0,5A - 0712152
Описание
Автомат для тепловой защиты, вставляется в винтовые клеммные модули с предохранителями UK 6-FSI/C и пружинные клеммные модули с предохранителями ST 4-FSI/CХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Группа изоляционного материала | IIIb |
| Изоляционный материал | PPS |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальный ток IN | 0,5 A |
| Расчетное импульсное напряжение | 2,5 кВ |
| Тип монтажа | на основной элемент |
| Указания по монтажу | При монтаже в ряд номинальный ток устройства может достигать только 80 %, или же необходимо соответствующим образом изменить параметры. |
| Окружающие условия | |
| Степень защиты | IP40 (Область срабатывания) |
| Размеры | |
| Высота | 24,4 мм |
| Высота NS 35/7,5 | 55 мм |
| Глубина | 44,5 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 60934 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 8,2 мм |
| Электрические данные | |
| Измеренная коммутационная способность короткого замыкания Icn | 3 A (250 B AC / 65 B DC) 12,5 A (30 В DC) |
| Коммутационная способность короткого замыкания Ik | 2000 A (250 B AC / UL 1077) 2000 A (72 V DC / UL 1077) |
| Макс. кол-во коммутационных циклов | 6000 (при 1 x In, безындуктивн.) 3000 (при 1 x In, индукт.) 500 (при 2 x In, индукт.) |
| Номинальное напряжение | 250 В AC 65 В DC 250 В (AC согласно UL 1077) 72 В (DC согласно UL 1077) |
| Предохранитель | Инерционного типа |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Тип предохранителя | Автомат |
| Электрическая прочность | 3000 В AC (Область срабатывания) 1500 В AC (Участок встраивания) |
| Дополнительные особенности | |
| Цвет | черный |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
