Распределитель потенциала - CBB TM 12 2X6RC P-PT - 2801483
Описание

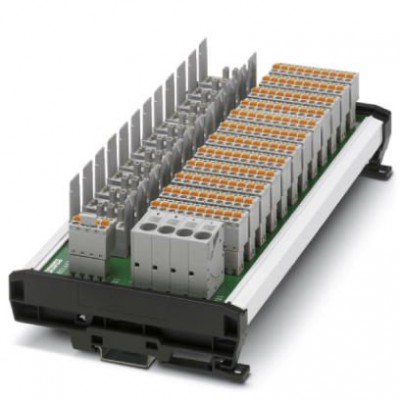

Платы приборных защитных выключателей для двенадцати термомагнитных защитных выключателей CB TM1... со сборным сигналом удаленного оповещения, центральное запитывание и распределение потенциалов для до пяти потребителей на каждый канал.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27379201 |
| eCl@ss 9.0 | 27379201 |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121421 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Механические характеристики | |
| Циклы установки | 50 |
| Общие сведения | |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 (Клеммы и держатели предохранителя) IP00 (Печатная плата) |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 80 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Питание X21 |
| Питание | |
| Рассеиваемая мощность | 4,5 Вт (при равномерной нагрузке выходов In) |
| Размеры | |
| Высота | 127,8 мм |
| Глубина | 70,8 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | DIN EN 50178 1997 |
| Технические данные | |
| Полюсов | 12 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C (при In 60 A) |
| Ширина | 252,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение провода AWG макс. | 4 |
| Сечение провода AWG мин. | 20 |
| Электрические данные | |
| Расчетное импульсное напряжение Ui | 50 В DC |
| Расчетное напряжение силовой цепи | 24 В DC |
| Расчетное напряжение цепи удаленного оповещения | 24 В DC |
| Расчетный ток силовой цепи | 60 A DC (всего) 12 A DC (на канал) |
| Расчетный ток цепи удаленного оповещения | 1 A DC |
| Стойкость к короткому замыканию | 600 A (условно в соответствии с DIN EN 50178) |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
