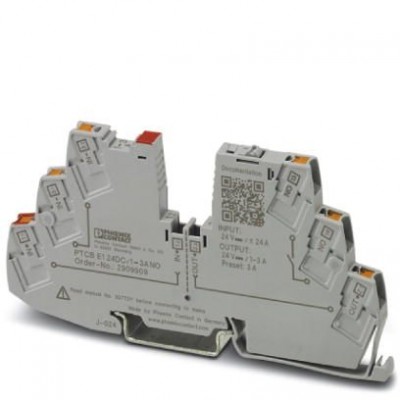

Электронный защитный выключатель - PTCB E1 24DC/1-3A NO - 2909909

Name: Электронный защитный выключатель - PTCB E1 24DC/1-3A NO - 2909909
Brand: Phoenix Contact
SKU: 2909909
Price: 2928 RUB
Availability: InStock

Описание

Одноканальный электронный автоматический выключатель для защиты потребителей сети 24 В DC при перегрузке и коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.

Характеристики

eCl@ss
eCl@ss 8.0	27141116
eCl@ss 9.0	27141116
ETIM
ETIM 5.0	EC000899
Выходные данные
Устойчивость к обратной связи	макс. 35 В DC
Индикатор / Дистанционная сигнализация
Функция переключения	Замыкатель
Контакт дистанционной индикации
Рабочее напряжение DC	0 В DC ... 30 В DC
Рабочий ток DC (постоянный)	100 мА DC
Контактная часть
Исполнение контакта	без гальванической развязки
Общие сведения
MTBF (IEC 61709, SN 29500)	28571428 ч (при 25°C с нагрузкой 21 %) 14084507 ч (при 40 °C с нагрузкой 34,25 %) 2053388 ч (при 60 °C с нагрузкой 100 %)
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, неразъемный
КПД	> 99 %
Номинальный ток IN	24 A DC (Полный ток, вход) 3 A DC (Выход канального тока)
Рабочее напряжение	18 В DC ... 27,5 В DC
Расчетное импульсное напряжение	0,5 кВ
Тип монтажа	Монтажная рейка: 35 мм
Окружающие условия
Определение влажности	96 ч, 95 % ОВ, 40 °C
Степень защиты	IP20
Удары (при эксплуатации)	30г (МЭК 60068-2-27, тест Ea)
Параметры подключения на стороне входа
Наименование, подключение	Главная цепь тока IN+
Питание
Рассеиваемая мощность	тип. 0,3 Вт (на холостом ходу) < 0,9 Вт (в номинальном режиме работы)
Размеры
Высота	105,8 мм
Глубина	55,6 мм
Соединительная способность
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0,2 мм² ... 2,5 мм²
Стандарты и предписания
Стандарты/нормативные документы	EN 61000-6-2 EN 61000-6-3 EN 60068-2-78 EN 50178 EN 60068-2-6 EN 60068-2-27 UL 508 UL 2367 UL 1310 Class 2 Power Units
Технические данные
Полюсов	1
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Ширина	6,2 мм
Характеристики клемм
Длина снятия изоляции	10 мм
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12
Электрические данные
Время инициализации модуля	1 c
Время на отключение в цепи нагрузки	≤ 10 мс (при коротком замыкании > 2,0 x I_N) 1 c (1,2 ... 2,0 x I_N)
Время ожидания после отключения канала	5 c (при перегрузка / короткое замыкание)
Допуск измерения I	тип. 15 %
Макс. емкостная нагрузка в цепи нагрузки	20000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
Номинальное напряжение	24 В DC
Отказоустойчивый элемент	4 A DC (на выходной канал)
Отключение при перегрузке в цепи нагрузки	≥ 27,5 В DC (активный) ≤ 27 В DC (неактивный)
Отключение при пониженном напряжении в цепи нагрузки	≤ 17,8 В DC (активный) ≥ 18,8 В DC (неактивный)
Падение напряжения	0,09 В
Расчетное импульсное напряжение Ui	33 В (Цепь нагрузки)
Тип предохранителей	электрон.
Ток покоя I0	тип. 12 мА
Требуемые номиналы предохранителей	не требуется, встроенный элемент Fail-Safe
Ухудшение показателей от температуры	21 A (Полный ток при 60 °C) 24 A (Полный ток при 50 °C) 3 A (Канальный ток при 60 °C) 3 A (Канальный ток при 50 °C)
Электрическая прочность	макс. 35 В DC (Цепь нагрузки)
Дополнительные особенности
Цвет	серый цвет A RAL 7042
Монтажные характеристики
Тип подключения	Зажимы Push-in
