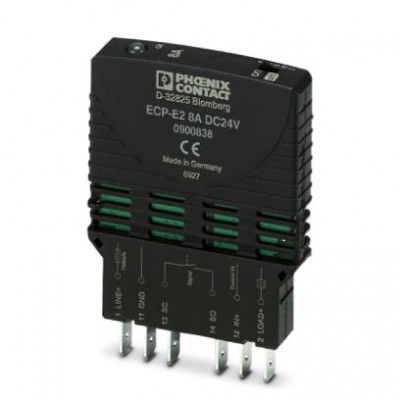

Электронный защитный выключатель - ECP-E2-8A - 0900838
Описание
Электронный защитный выключатель, полюсов: 1, тип подключения: Винтовые зажимы, ширина: 12,5 мм, тип предохранителей: электрон., тип предохранителя: Автомат, тип монтажа: на основной элемент, Цвет: черныйХарактеристики
eCl@ss | |
eCl@ss 4.0 | 27141116 |
eCl@ss 4.1 | 27141116 |
eCl@ss 5.0 | 27141116 |
eCl@ss 5.1 | 27141116 |
eCl@ss 6.0 | 27141116 |
eCl@ss 7.0 | 27141116 |
eCl@ss 8.0 | 27141116 |
eCl@ss 9.0 | 27141116 |
ETIM | |
ETIM 2.0 | EC000899 |
ETIM 3.0 | EC000899 |
ETIM 4.0 | EC000899 |
ETIM 5.0 | EC000899 |
ETIM 6.0 | EC000899 |
UNSPSC | |
UNSPSC 11 | 39121411 |
UNSPSC 12.01 | 39121411 |
UNSPSC 13.2 | 39121410 |
UNSPSC 6.01 | 30211812 |
UNSPSC 7.0901 | 39121411 |
Общие сведения | |
Группа изоляционного материала | I |
Изоляционный материал | PA66/6 |
Категория перенапряжения_GRP | II |
Класс воспламеняемости согласно UL 94 | V0 |
Номинальный ток IN | 8 A |
Рабочее напряжение | 24 В DC 24 В DC (при 50 °C (UL 2367, UL 508, ANSI/ISA 12.12.01)) 18 В DC ... 32 В DC |
Расчетное импульсное напряжение | 0,5 кВ |
Тип монтажа | на основной элемент |
Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
Окружающие условия | |
Степень защиты | IP30 (Область срабатывания) |
Размеры | |
Высота | 60 мм |
Высота NS 35/15 | 151,5 мм |
Высота NS 35/7,5 | 144 мм |
Глубина | 70 мм |
Комбинированный модуль, высота | 115 мм |
Комбинированный модуль, глубина | 112,5 мм |
Ширина комбинированного модуля | 38 мм |
Стандарты и предписания | |
Стандарты/нормативные документы | UL 2367 UL 508 CSA 22.2 № 14 |
Технические данные | |
Полюсов | 1 |
Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
Ширина | 12,5 мм |
Электрические данные | |
Диапазон тока покоя I0 | тип. 25 мА ±5 мА (во включенном состоянии) |
Коммутационная способность ICN | активное ограничение тока |
Предохранитель | электрон. |
Тип предохранителя | Автомат |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 32 В DC (Цепь нагрузки) |
Дополнительные особенности | |
Цвет | черный |
Монтажные характеристики | |
Тип подключения | Винтовые зажимы |
Эксплуатационные характеристики | |
Степень загрязнения | 2 |
