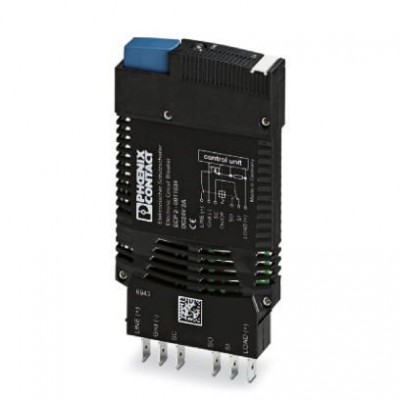

Электронный защитный выключатель - ECP 2 - 0911034
Описание
Электронный защитный выключатель, тип подключения: вставной, ширина: 12,5 мм, тип предохранителей: электрон., тип предохранителя: Автомат, тип монтажа: на основной элемент, Цвет: черныйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | PPS |
| Категория перенапряжения_GRP | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество ярусов | 1 |
| Номинальный ток IN | 2 A |
| Рабочее напряжение | 24 В DC 18 В DC ... 32 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | на основной элемент |
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. Параллельное подсоединение большого количества нагрузочных выходов недопустимо. |
| Окружающие условия | |
| Степень защиты | IP30 (Область срабатывания) |
| Размеры | |
| Высота | 60 мм |
| Высота NS 35/15 | 151,5 мм |
| Высота NS 35/7,5 | 144 мм |
| Глубина | 70 мм |
| Комбинированный модуль, высота | 115 мм |
| Комбинированный модуль, глубина | 147,5 мм |
| Ширина комбинированного модуля | 38 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
| Ширина | 12,5 мм |
| Электрические данные | |
| Коммутационная способность ICN | активное ограничение тока |
| Предохранитель | электрон. |
| Тип предохранителя | Автомат |
| Ток покоя I0 | тип. 13 мА |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | 1000 В AC (Область срабатывания) 500 В AC (Участок встраивания) 500 В AC (Сигнальный контакт цепи нагрузки) |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
