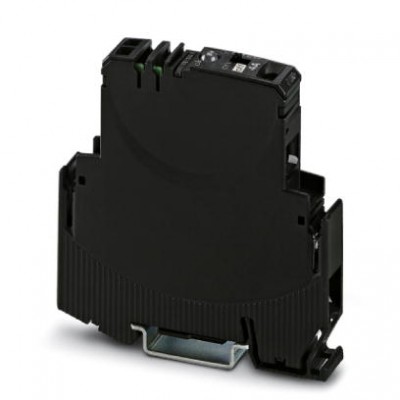

Электронный защитный выключатель - EC-E4 4A - 0903035
Описание
Электронный автоматический защитный выключатель, контакт сигнальной цепи: 1 размыкающий контакт, номинальный ток: 4 АХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальный ток IN | 4 A |
| Рабочее напряжение | 24 В DC 18 В DC ... 32 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
| Окружающие условия | |
| Степень защиты | IP20 (Корпус) |
| Размеры | |
| Высота | 83 мм |
| Высота NS 35/15 | 90,5 мм |
| Высота NS 35/7,5 | 83 мм |
| Глубина | 80 мм |
| Резьба винтов | M4 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | UL 508 CSA 22.2 № 14 UL 2367 CSA 22.2 № 142 CSA 22.2 № 213 UL 1604 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
| Ширина | 12,5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Длина снятия изоляции | 10 мм |
| Момент затяжки, макс. | 1,2 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Электрические данные | |
| Диапазон тока покоя I0 | тип. 25 мА ±5 мА (во включенном состоянии) |
| Коммутационная способность ICN | активное ограничение тока |
| Предохранитель | электрон. |
| Тип предохранителя | Автомат |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 32 В DC (Цепь нагрузки) |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
