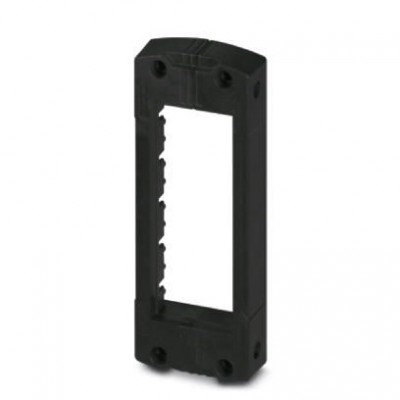

Уплотняющие рамки - CES-B24-SFFS-PLBK - 0801658
Описание
Уплотнительная рама с винтовым креплением, размер B24, с плоским уплотнением, для 10 маленьких наконечниковХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 23110102 |
| eCl@ss 4.1 | 23110102 |
| eCl@ss 5.0 | 23110102 |
| eCl@ss 5.1 | 23110102 |
| eCl@ss 6.0 | 23110102 |
| eCl@ss 7.0 | 23110102 |
| eCl@ss 8.0 | 27142421 |
| eCl@ss 9.0 | 27142421 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC000211 |
| ETIM 6.0 | EC000211 |
| UNSPSC | |
| UNSPSC 11 | 27113201 |
| UNSPSC 12.01 | 27113201 |
| UNSPSC 13.2 | 27113201 |
| UNSPSC 6.01 | 27113201 |
| UNSPSC 7.0901 | 27113201 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип рамки | Уплотнительные рамки |
| Указания по монтажу | Фиксирующий винт М4 с головкой с внутренним шестигранником 3 мм, момент затяжки 3 ... 4 Нм, 1 большой наконечник занимает столько же места, сколько и 4 маленьких наконечника, крепежный винт: M4 (ISO 4762/DIN 912), момент затяжки 1,8 Нм При настенном монтаже использовать прилагаемое плоское уплотнение между стенкой и уплотнительной рамкой. IP54: при вертикальном монтаже уплотняющей рамки / при горизонтальном монтаже уплотняющей рамки (направление отвода кабеля вниз). IP65: при использовании конусной насадки CES-SRC-BK / CES-LRC-BK и вертикальном / горизонтальном монтаже (направление отвода кабеля вниз) уплотняющей рамки непосредственно на стенке корпуса и использовании кабельной стяжки шириной 3,6 мм (например, артикул 3240744). |
| Окружающие условия | |
| Степень защиты | IP54 (Выполнять указания по монтажу) IP65 (Выполнять указания по монтажу) |
| Размеры | |
| Высота | 20 мм |
| Технические данные | |
| Длина | 147 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 120 °C (статическая) |
| Ширина | 58 мм |
| Характеристики клемм | |
| Момент затяжки | 2 Нм ... 4 Нм (Крепежные винты) |
| Габариты и материалы | |
| Материал | PA (без галогенов) |
| Дополнительные особенности | |
| Цвет | черный |
