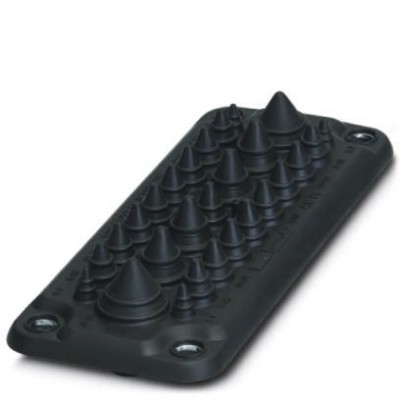

Панель кабельных вводов - MC-25/27-MULTI-67-PVO-BK - 1415237
Описание
Панель кабельных вводов, юоличество проводов: 27, длина: 222 мм, ширина: 92 мм, высота: 29,5 мм, наружный диаметр проводника: 13x 10 мм ... 14 мм , цвет: черныйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 23110102 |
| eCl@ss 6.0 | 23110102 |
| eCl@ss 8.0 | 27409208 |
| eCl@ss 9.0 | 27400569 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001004 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество проводов | 27 |
| Указания по монтажу | Крепежный винт М8, момент затяжки 1,5–2,0 Нм, внутренний шестигранник SW5 Для монтажа используйте входящие в комплект крепежные винты. Последовательность монтажа: 1) зафиксировать Multigates при помощи входящих в комплект крепежных винтов (соблюдать момент затяжки), 2) проделать отверстие в мембране (отверткой) или срезать верхушку конуса, 3) провести провод (с внешней стороны) через отверстие. Вытянуть обратно провод примерно на 20 мм (для разгрузки от натяжения) |
| Окружающие условия | |
| Степень защиты | IP66 (Минимальная толщина листа >= 2,5 мм) IP67 (Минимальная толщина листа >= 2,5 мм) |
| Размеры | |
| Высота | 29,5 мм |
| Наружный диаметр кабеля | 13x 10 мм ... 14 мм 4x 8 мм ... 12 мм 2x 20 мм ... 26 мм 4x 5 мм ... 7 мм 4x 8 мм ... 12 мм |
| Расстояние между высверленными отверстиями, по вертикали | 194 мм |
| Расстояние между высверленными отверстиями, по горизонтали | 62 мм |
| Технические данные | |
| Длина | 222 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Ширина | 92 мм |
| Характеристики клемм | |
| Момент затяжки | 1,5 Нм ... 2 Нм (Крепежные винты) |
| Габариты и материалы | |
| Материал | TPE-SEBS оцинкованная листовая сталь () |
| Дополнительные особенности | |
| Цвет | черный |
