Модульная плата - MD-INB24-3-SZP-S - 1415242
Описание

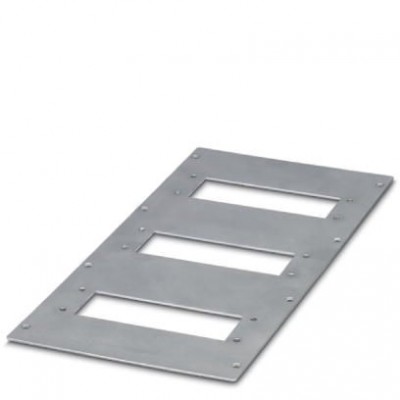

Модульная пластина с уплотнением, для уплотняющих рамок CES B24, с 3 отверстиями, крепежные винты в комплекте. Модульная плата8 крепежных винтов (M5x12) /
и
подкладные шайбы входят в объем поставки
Характеристики
eCl@ss | |
eCl@ss 5.1 | 27081002 |
eCl@ss 6.0 | 27081002 |
eCl@ss 8.0 | 27440201 |
eCl@ss 9.0 | 27440201 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
ETIM | |
ETIM 5.0 | EC002309 |
ETIM 6.0 | EC002309 |
UNSPSC | |
UNSPSC 13.2 | 31261501 |
Общие сведения | |
Описание продукта | Модульная плата 8 крепежных винтов (M5x12) / и подкладные шайбы входят в объем поставки |
Указания по монтажу | Диаметр крепежного отверстия для самонарезающего винта: 4,5 мм ... 4,7 мм, винты крепления (M5x12): момент затяжки 1,0 Нм ...1,2 Нм, внутренний шестигранник SW4 Следите за тем, чтобы уплотнение было правильно установлено (не допускается выдавливание сбоку) |
Уплотнение имеется | да |
Окружающие условия | |
Степень защиты | IP54 |
Размеры | |
Высота | 2 мм |
Технические данные | |
Длина | 338 мм |
Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
Ширина | 168 мм |
Характеристики клемм | |
Момент затяжки | 1 Нм ... 1,2 Нм (Крепежный винт,) |
Габариты и материалы | |
Материал | Высококачественная сталь 1.4301 / AISI 304 NBR (Уплотнение) |
Дополнительные особенности | |
Цвет | серебристо-серый |
