Евроклемма - EC 16 - 3240179
Описание

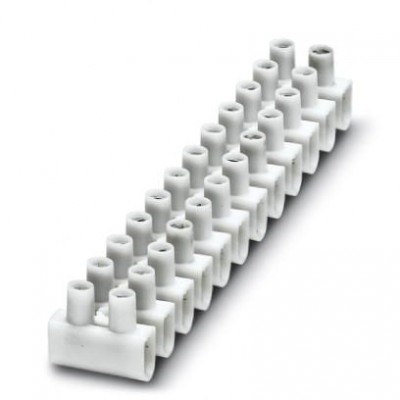

Группа евроклемм из полипропилена, белые, для соединения жестких и гибких проводников с кабельными наконечниками и без них сечением от 1,5 до 16 мм²Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141106 |
| eCl@ss 4.1 | 27141106 |
| eCl@ss 5.0 | 27141106 |
| eCl@ss 5.1 | 27141106 |
| eCl@ss 6.0 | 27141106 |
| eCl@ss 7.0 | 27141106 |
| eCl@ss 8.0 | 27141106 |
| eCl@ss 9.0 | 27141106 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001284 |
| ETIM 4.0 | EC001284 |
| ETIM 5.0 | EC001284 |
| ETIM 6.0 | EC001284 |
| UNSPSC | |
| UNSPSC 11 | 27121703 |
| UNSPSC 12.01 | 27121703 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30212109 |
| UNSPSC 7.0901 | 27121703 |
| Общие сведения | |
| Изоляционный материал | PP |
| Класс воспламеняемости согласно UL 94 | - |
| Количество точек подключения | 24 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное напряжение UN | 450 В |
| Номинальное сечение | 16 мм² |
| Номинальный ток IN | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Открытая боковая стенка | Нет |
| Размеры | |
| Высота | 25 мм |
| Глубина | 20,7 мм |
| Расстояние между высверленными отверстиями | 15 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 174,5 мм |
| Полюсов | 12 |
| Размер шага | 15 мм |
| Ширина | 20,7 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 1,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 1 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 2,5 мм² |
| Длина снятия изоляции | 8 мм |
| Мин. момент затяжки | 1,2 Нм |
| Мин. сечение гибкого проводника AWG | 14 |
| Момент затяжки, макс. | 1,5 Нм |
| Сечение гибкого проводника AWG, макс. | 6 |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 2,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 14 |
| Дополнительные особенности | |
| Цвет | белый |
