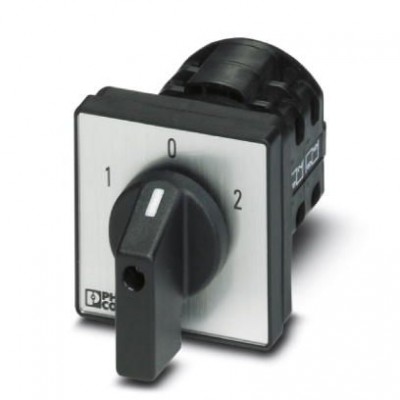

Переключатель - RS20-US-S0211-0203-014H-001 - 3069711
Описание
Переключатель, с положением 0, тип подключения: Винтовые зажимы, полюсов: 2, функции: 1 ‑ 0 ‑ 2, зоны коммутации: 2, номер коммутационной программы: S0211, измеренный ток длительной нагрузки: 20 A, напряжение: 690 ВХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141111 |
| eCl@ss 4.1 | 27141111 |
| eCl@ss 5.0 | 27141133 |
| eCl@ss 5.1 | 27141133 |
| eCl@ss 6.0 | 27141133 |
| eCl@ss 7.0 | 27141133 |
| eCl@ss 9.0 | 27269290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002611 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39122207 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Включаемая мощность согласно AC-23A (частое включение двигателей или других высокоиндуктивных потребителей) | 3,7 кВт (220 - 240 В; 3-фазный, 3-полюсный) 7,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 7,5 кВт (500 В; 3-фазный, 3-полюсный) 7,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,75 кВт (110 - 120 В; 1-фазный, 2-полюсный) 2,5 кВт (220 - 240 В; 1-фазный, 2-полюсный) 3,7 кВт (380 - 440 В; 1-фазный, 2-полюсный) |
| Измеренный ток длительной нагрузки | 20 A |
| Количество точек подключения | 8 |
| Коммутационная способность согласно AC-3 (прямой пуск асинхронных электродвигателей с короткозамкнутым ротором, отключение во время работы, пуск по схеме звезда-треугольник (CH16B)) | 3 кВт (220 - 240 В; 3-фазный, 3-полюсный) 5,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 5,5 кВт (500 В; 3-фазный, 3-полюсный) 5,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,6 кВт (110 - 120 В; 1-фазный, 2-полюсный) 2,2 кВт (220 - 240 В; 1-фазный, 2-полюсный) 3 кВт (380 - 440 В; 1-фазный, 2-полюсный) |
| Коммутационная способность согласно AC-4 (запуск асинхронных электродвигателей с короткозамкнутым ротором, реверсирование, торможение противотоком, перемещение коротким ходом) | 0,55 кВт (220 - 240 В; 3-фазный, 3-полюсный) 1,5 кВт (380 - 440 В; 3-фазный, 3-полюсный) 1,5 кВт (500 В; 3-фазный, 3-полюсный) 1,5 кВт (660 - 690 В; 3-фазный, 3-полюсный) 0,3 кВт (110 - 120 В; 1-фазный, 2-полюсный) 0,75 кВт (220 - 240 В; 1-фазный, 2-полюсный) 1,5 кВт (380 - 440 В; 1-фазный, 2-полюсный) |
| Макс. мощность потерь при номинальных условиях | 1,8 Вт |
| Максимальный ток нагрузки | 20 A |
| Номер коммутационной программы | S0211 |
| Отключающая способность | 150 A (220 - 240 В) 150 A (380 - 440 В) 80 A (660 - 690 В) |
| Расчетная стойкость к воздействию коротких замыканий | 140 A (Ток 1 s) |
| Расчетное импульсное напряжение | 6 кВ 690 В (Относится к сетям с заземленной нулевой точкой, категория перенапряжения III, степень загрязнения 3) |
| Расчетный рабочий ток согласно AC-15 (включение магнитных приводов, реле, клапанов, втягивающих электромагнитов) | 5 A (220 - 240 В) 4 A (380 - 440 В) |
| Расчетный рабочий ток согласно AC-21A (включение омической нагрузки с незначительной перегрузкой) | 20 A |
| Расчетный рабочий ток согласно AC-22A (включение смешанной омической нагрузки и индуктивной нагрузки с незначительной перегрузкой) | 20 A (220 - 500 В) 20 A (660 - 690 В) |
| Стойкость к коротким замыканиям IP при макс. номинале предохранителя | 25 A (Характеристика gL/gG) |
| Угол коммутации | 60 ° |
| Функция поворотного переключателя | 1 ‑ 0 ‑ 2 |
| Параметры подключения | |
| 2 проводника одинакового сечения / гибкие с кабельными наконечниками без пластмассовой втулки, макс. | 2,5 мм² |
| 2 проводника одинакового сечения / гибкие с кабельными наконечниками без пластмассовой втулки, мин. | 2,5 мм² |
| 2 проводника одинакового сечения / гибкие с кабельными наконечниками с пластмассовой втулкой, макс. | 1,5 мм² |
| 2 проводника одинакового сечения / гибкие с кабельными наконечниками с пластмассовой втулкой, мин. | 1,5 мм² |
| Сечение проводника / гибкий с наконечником без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение проводника / гибкий с наконечником без пластмассовой втулки, мин. | 2,5 мм² |
| Сечение проводника / гибкий с наконечником с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение проводника / гибкий с наконечником с пластмассовой втулкой, мин. | 1,5 мм² |
| Размеры | |
| Высота | 48 мм |
| Высота конструкции | 29 мм |
| Диаметр отверстий | 7 мм |
| Монтажная глубина | 43 мм |
| Технические данные | |
| Длина | 72 мм |
| Температура окружающей среды (при эксплуатации) | -35 °C ... 55 °C (Открыт, при 100% нагрузке, с пиками до 60 °C) |
| Ширина | 48 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,75 мм² |
| 2 жестких провода одинакового сечения, макс. | 2,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| 2 проводника одинакового сечения AWG, гибкие, макс. | 14 |
| 2 проводника одинакового сечения AWG, гибкие, мин. | 18 |
| 2 проводника одинакового сечения AWG, жесткие, макс. | 14 |
| 2 проводника одинакового сечения AWG, жесткие, мин. | 20 |
| Мин. сечение гибкого проводника AWG | 18 |
| Сечение гибкого проводника AWG, макс. | 14 |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | серебристый/черный |
