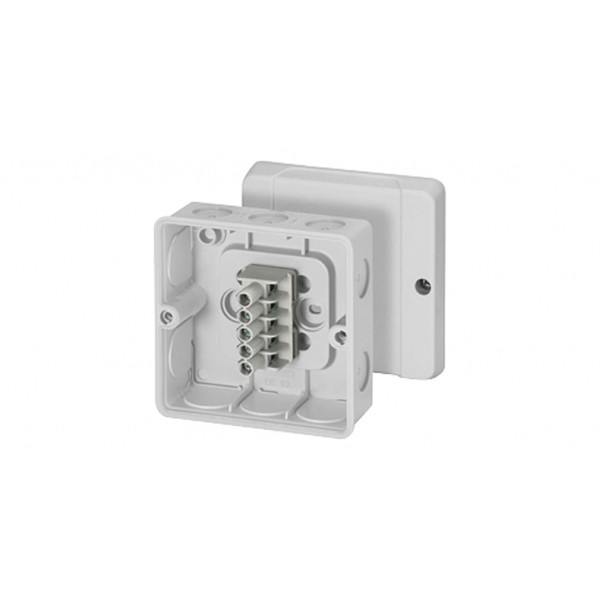

DE 9345 Коробка клеммная 5-полюсная 1,5-4/6кв.мм, 98x98x52, IP55, серая, мембраны

Описание

DE 9345 - Коробка ответвительная, IP 55, размер 98х98х52, цвет серый, материал полистирол, уплотнительные эластичные мембраны на 10 вводов, герметичная зона 6,5-18мм, 5-пол. клеммник 1,5-4/6 мм2

• 1,5-4 мм², Cu 3~
• С клеммами
• 5-ти полюсная, подключений на полюс: 6 x 1,5 мм2 (одножильный), 4 x 2,5 мм2 (одножильный), 3 x 4 мм2 (одножильный), 2 x 6 мм2 (одножильный)
• 10 уплотнительных мембран, закрытые кабельные вводы, Герметичная зона Ø 6,5-18 мм
• Цвет: серый, RAL 7035
• Для монтажа внутри помещений / для защищенной установки на улице

Технические данные:

Чертежи:

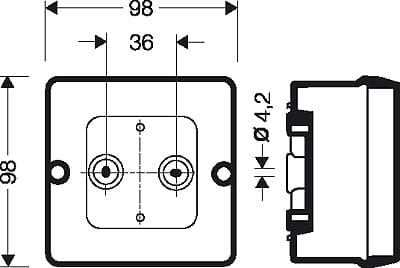

Подробные размеры:

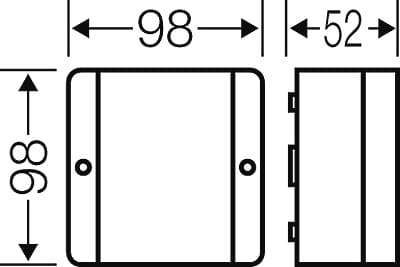

Общий чертеж с размерами:

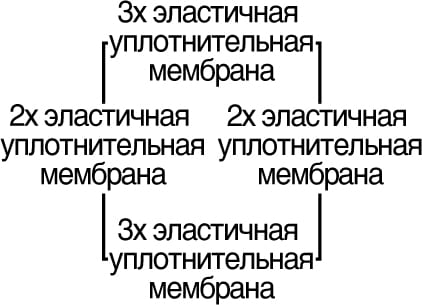

Стенки корпуса:

Условия работы и окружающей среды:

Область применения: Пригодны для установки как внутри, так и вне помещений. При наружной установке необходима защита от воздействия окружающей среды.

Температура окружающего воздуха:

• Среднее значение за 24 часа + 35 °C
• Максимальное значение + 40 °C
• Минимальное значение - 25 °C

Относительная влажность воздуха:

• 50% при 40 ℃
• кратковременная
• 100% при 25 ℃

Противопожарная защита при замыканиях внутри корпуса:

Требования к электрическим устройствам из правил и законов о средствах производства
Минимальные требования
- Испытание нитью накала согласно IEC 60695-2-11:
- 650 °C для корпусов и кабельных вводов
- 850 °C для токопроводящих частей

Горючесть:

Испытание нитью накала IEC 60695-2-11: 750 °C
стандарт UL 94: V-2

Степень защиты от механических нагрузок: IK07 (2 Joule)

Токсические характеристики:

• без галогенов
• без силикона
• "без силикона и галогена" в соответствии с испытанием на кабелях и изолированных проводах - выделение дымовых газов - согласно IEC 60 754-2

Комплектующие:

• KHR 02 Фиксаторы кабеля для кабеля диаметром 10 - 16 мм
• KHR 01 Фиксаторы кабеля для кабеля диаметром 6,5 - 14 мм
• DK AL 2 Наружные петли 2 шт.
• DK BS 5 Шильдик
• PLS 06 Устройство для пломбирования
