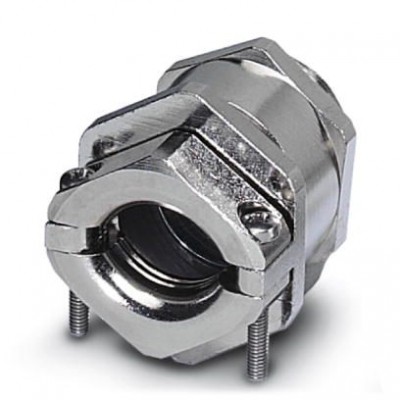

Кабельный ввод - HC-M-KV-Z-M40 - 1646175
Описание
Металлический резьбовой крепежный элемент с зажимом для снятия растягивающего усилия, длина резьбы: 8 мм, диапазон плотности кабеля: 24-33 мм, клеммный диапазон: 26-36 мм, SW 50, винтовое крепление: M40Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141209 |
| eCl@ss 4.1 | 27141209 |
| eCl@ss 5.0 | 27149109 |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 7.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000441 |
| ETIM 3.0 | EC000441 |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 11 | 39121408 |
| UNSPSC 12.01 | 39121408 |
| UNSPSC 13.2 | 39121311 |
| UNSPSC 6.01 | 30211808 |
| UNSPSC 7.0901 | 39121408 |
| Данные о материале | |
| Материал кабельного сальника | Пербунан |
| Механические характеристики | |
| Экранирован. | нет |
| Общие сведения | |
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Тип резьбы, сторона подключения | M40 x 1,5 |
| Окружающие условия | |
| Степень защиты | IP65 IP65 |
| Размеры | |
| Диаметр соединительной резьбы | 40 мм |
| Длина без соединительной резьбы | 41 мм |
| Длина, резьба | 8 мм |
| Наружный диаметр кабеля | 24 мм ... 33 мм |
| Размер рабочей области зажима для уменьшения растягивающего усилия | 26,00 мм ... 33,00 мм |
| Раствор ключа - накидная гайка | 52 мм |
| Раствор ключа патрубок | 50 мм |
| Шестигранный, диаметр описанной окружности | 56 мм |
| Стандарты и предписания | |
| Без галогенов | нет |
| Технические данные | |
| Длина | 49 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (статическая) |
| Тип изоляционного материала | |
| Материал, уплотнительное кольцо | NBR |
| Характеристики клемм | |
| Момент затяжки | 18 Нм (Патрубки) 12 Нм (Накидная гайка) |
| Дополнительные особенности | |
| Цвет | cеребристый |
