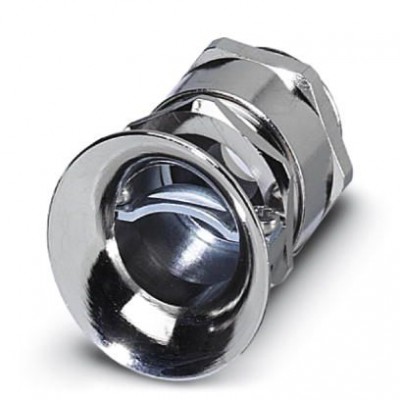

Кабельный ввод - HC-M-KV-T-M20 - 1646188
Описание
Металлический резьбовой крепежный элемент с приспособлением для защиты от зарегиба кабеля и снятия растягивающего усилия, длина резьбы: 6 мм, диапазон плотности кабеля: 7,5 - 15 мм, клеммный диапазон: 10 - 16 мм, SW 24, винтовое крепление: M20Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141209 |
| eCl@ss 4.1 | 27141209 |
| eCl@ss 5.0 | 27149109 |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 7.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000441 |
| ETIM 3.0 | EC000441 |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 11 | 39121408 |
| UNSPSC 12.01 | 39121408 |
| UNSPSC 13.2 | 39121311 |
| UNSPSC 6.01 | 30211808 |
| UNSPSC 7.0901 | 39121408 |
| Данные о материале | |
| Материал кабельного сальника | Пербунан |
| Механические характеристики | |
| Экранирован. | нет |
| Общие сведения | |
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Тип резьбы, сторона подключения | M20 x 1,5 |
| Окружающие условия | |
| Степень защиты | IP65 IP65 |
| Размеры | |
| Диаметр соединительной резьбы | 20 мм |
| Длина без соединительной резьбы | 34 мм |
| Длина, резьба | 6 мм |
| Наружный диаметр кабеля | 7,5 мм ... 15 мм |
| Размер рабочей области зажима для уменьшения растягивающего усилия | 10,00 мм ... 16,00 мм |
| Раствор ключа - накидная гайка | 24 мм |
| Раствор ключа патрубок | 24 мм |
| Шестигранный, диаметр описанной окружности | 32 мм |
| Стандарты и предписания | |
| Без галогенов | нет |
| Технические данные | |
| Длина | 40 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 80 °C (статическая) |
| Тип изоляционного материала | |
| Материал, уплотнительное кольцо | NBR |
| Характеристики клемм | |
| Момент затяжки | 12 Нм (Патрубки) 8 Нм (Накидная гайка) |
| Дополнительные особенности | |
| Цвет | cеребристый |
